DIY Shoppen er delvis avvilket, men sidene ligger her da det er endel dokumentasjon
som er kjekk. Om du trenger noe er det bare å ta kontakt, da jeg har endel av tingene liggene.
Haspelås, kabelgjennomføringer, brytere/hetter og glass er ting jeg har av.
Priser er ikke oppdatert på mange år, så ta de med en klype salt.

HID 35W

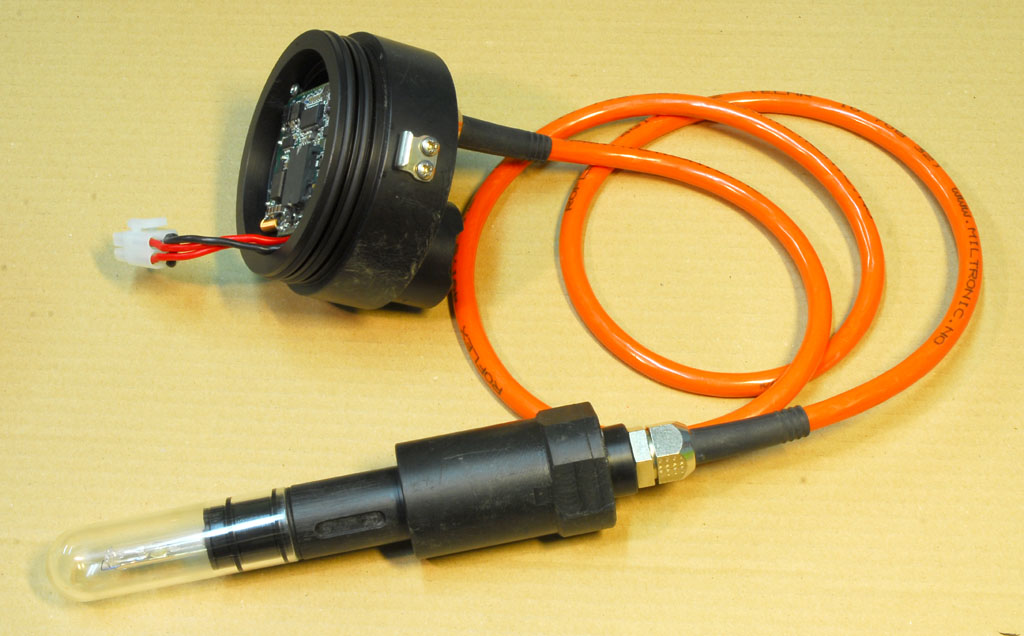

Cave Troll Killer HID 35W lykt Kommer

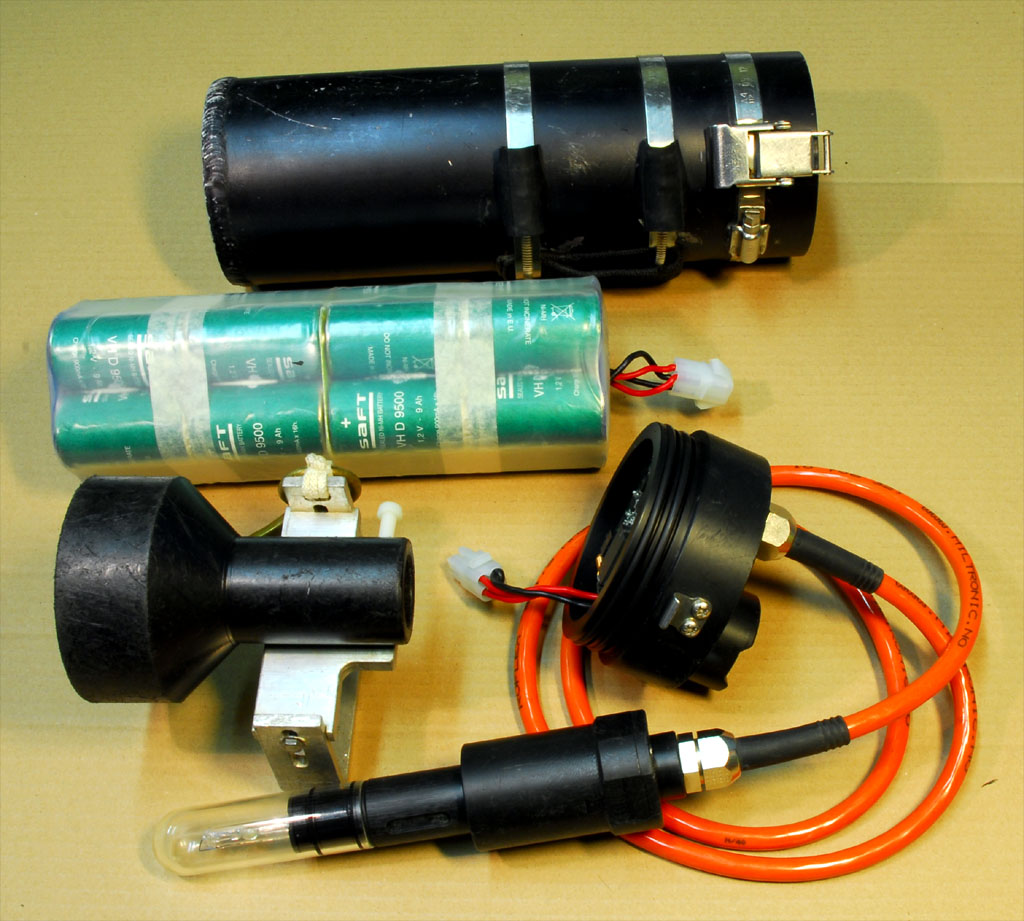

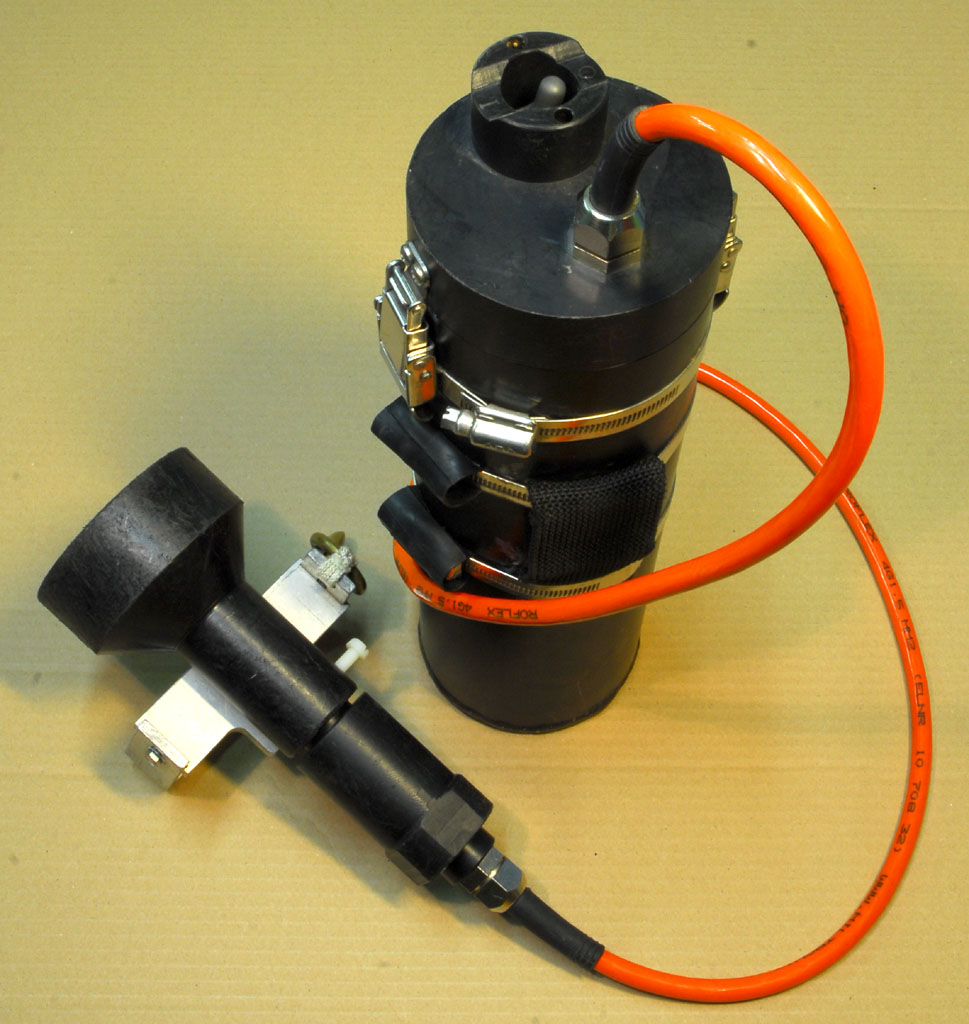

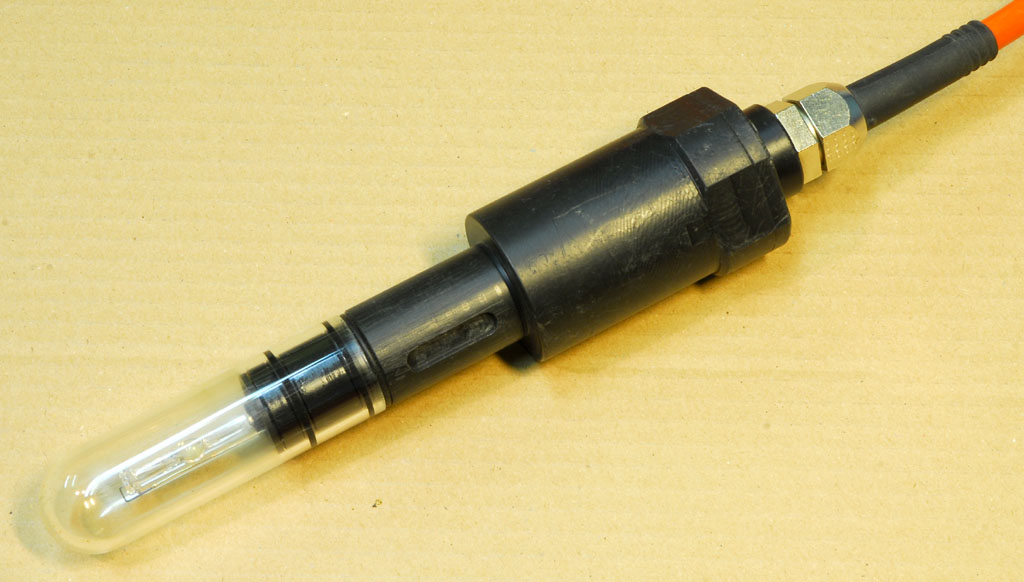

Cave Troll Killer HID 35W lykt. Kommer som deler, komplett byggesett og montert lykt.
Her er bilde av en prototyp som har blitt grundig testet i sommer.
Her vist med SAFT 12V19Ah (ca 6 timer brenntid). Lykta er konstruert med tenneren i
sluggen (ved pæra) slik at man ikke har høyspent over kabelen, og unngår de problemene
som ser ut til å plage en del HID lykter som har det. Ballast og pære er av 'bil' type,
som gir en rimelig fornuftig pris på de.
(At prototypen ser litt 'sliten' ut har med alle de trange, våte (og tørre) grottene
den har blitt slep rundt inne i denne sommeren :)




Priser er i norske kroner og er inklusive moms.
(Priser kan endres uten forvarsel, dette da priser kan ha endret seg siden forrige innkjøp, endrede verkstedutgifter etc.)
Embalasje og porto kommer i tillegg.

Bestilling via e-post til: robert@staven.no
Oppgi hva du vil ha og antall.
Trenger navn og adresse det skal sendes til, og gjerne et telefonnummer.

Pga varierende pågang hender det det er deler jeg ikke har liggende på lager, og det kan da ta endel tid før jeg får inn nye.
Jeg reiser litt både i forbindelse med jobb og dykking, så det hender jeg er borte i perioder.

Alle bilder og dokumenter på denne siden: copyright www.staven.no


Robert Staven, tlf 920 52 923

Les dette før du kjøper noe her.

Jeg begynnte selv å lage dykkerlykter o.l. en gang, og klarte å ødelegge en hel del deler i mine første eksprimenter/utforsking. Og nå, selv etter noen år og utallige katastrofer/suksesser, hender det fortsatt at ting går galt, spesielt når man prøver noe nytt.

Det jeg selger på siden her er deler jeg har funnet ut at fungerer bra til mitt bruk. Men det er likevel fullt mulig å bruke/montere de feil, slik at delene tar skade/blir ødelagt av det.
Jeg sjekker det jeg selger så godt jeg kan slik at det ikke skal være feil på det når det blir levert.
Problemet er når noe går i stykker etter at det har blitt montert og tatt i bruk. På mine egne prosjekter (og andre prosjekter jeg er kjent med) så er det erfaringsmessig stort sett feil montering, feil bruk, og/eller bruk utenfor spesifikasjon som har vært grunnen når noe har gått i stykker.

Det er defor viktig at du sjekker delene når du mottar de fra meg. Er det hull i bryterhetta når den mottas er det ingen tvil. Finner du hull i hetta etter at den er montert og dykka med er det litt værre å avgjøre hva det skyldes.

Synes du noe ser for dårlig ut i forhold til det du forventa, finner vi helt sikkert ut av det. Men ta kontakt med meg, ikke begynn å bruk det og så forvent at jeg erstatter det om det etterhvert går i stykker.

F.eks:
- Det er stor sjanse for at lykteglassa kan sprekke om o-ringspora er for trange, slik at
det blir for mye trykk på glasset. Det kan gå bra med noen glass, mens andre kan sprekke.
Ved å trykke glasset ned på tørre oringer er det også en sjanse for at det kan sprekke.
Får du et glass som du synes det er et 'hakk' i el.l., avklar med meg før du tar det i bruk,
ikke ta det i brukt og klag først når det går i stykker.
- Tar man av kapslinga rundt HID-ballasten og fjerner all støpemassen rundt ferritkjernen
på PCBen, slik at ferritkjernen blir løs slutter sannsynligvis ballasten å fungere.

Selv om jeg gir noen tips til dimensjoner etc., så er ikke det noen garanti på ting vil fungere.
Du må selv vurdere om delene egner seg til ditt bruk, at de passer for min bruk betyr ikke at jeg kan garantere at de vil fungere for deg.

Oppsummert:
- Sjekk delene når du mottar dem.
- Er det noen problemer/tvil/etc så ta kontakt med meg snarest/før du tar i bruk delen, helst på e-post så det blir 'arkivert'.
- Når du begynner å bruke delene er det på 'eget' ansvar.
Det hender selvfølgelig at fabrikasjonsfeil dukker opp - så ta kontakt med meg om du mener det er tilfellet. Men jeg vil ha en god beskrivelse av hvordan ting har blitt montert/brukt så det er mulig å avgjøre at feilen ikke skyldes bruken.

Synes du dette høres urimelig ut, vil jeg oppfordre deg til å skaffe deler et annet sted.
(Jeg forholder meg selvfølgelig til kjøpsloven, men det var vel ikke DIY konseptet som
var i tankene da den ble lagd.)



Cannister 100mm

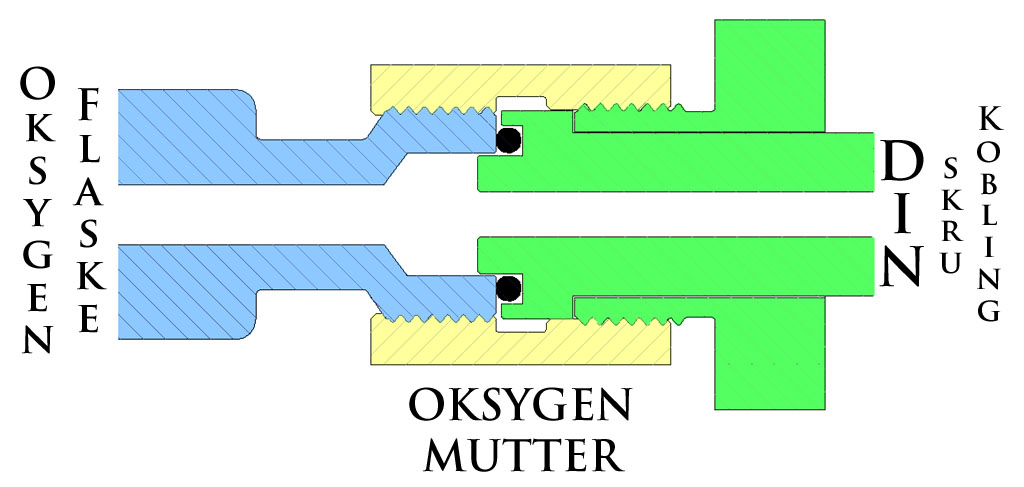

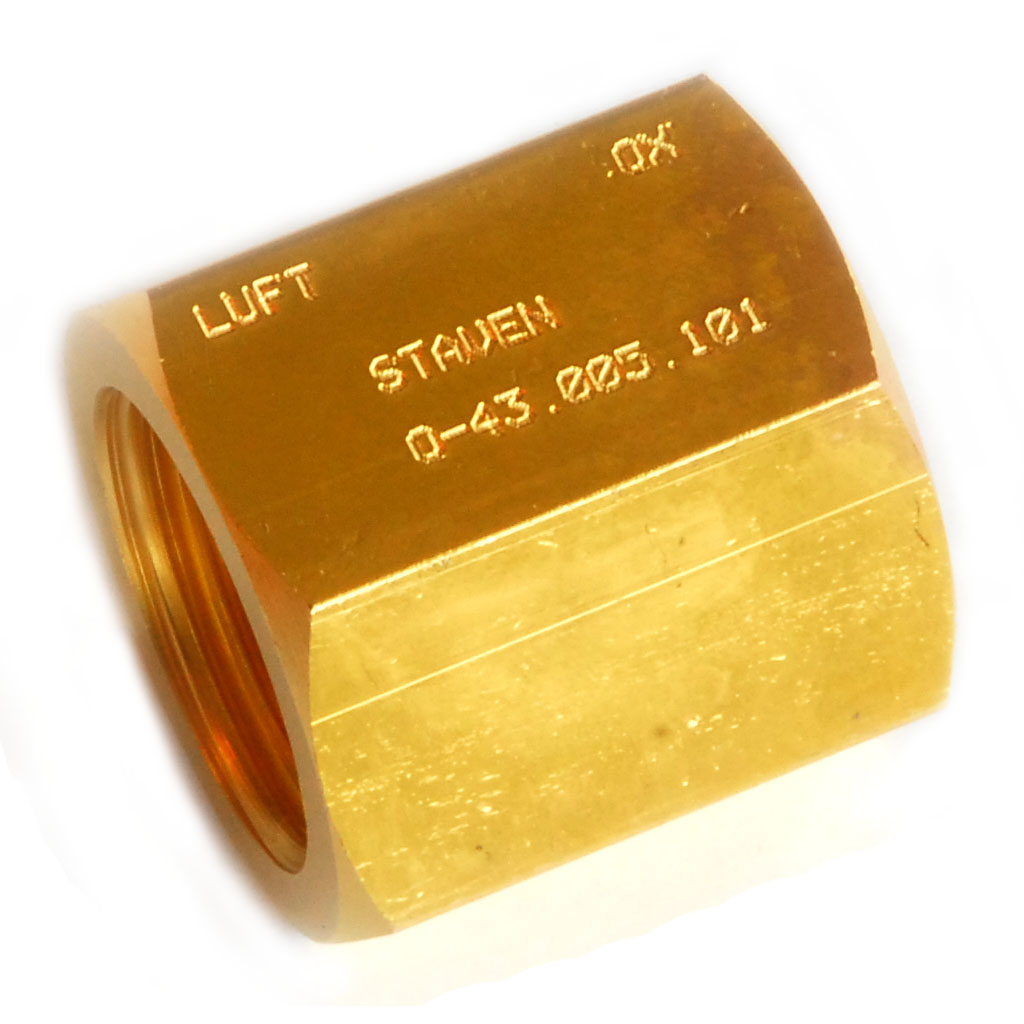

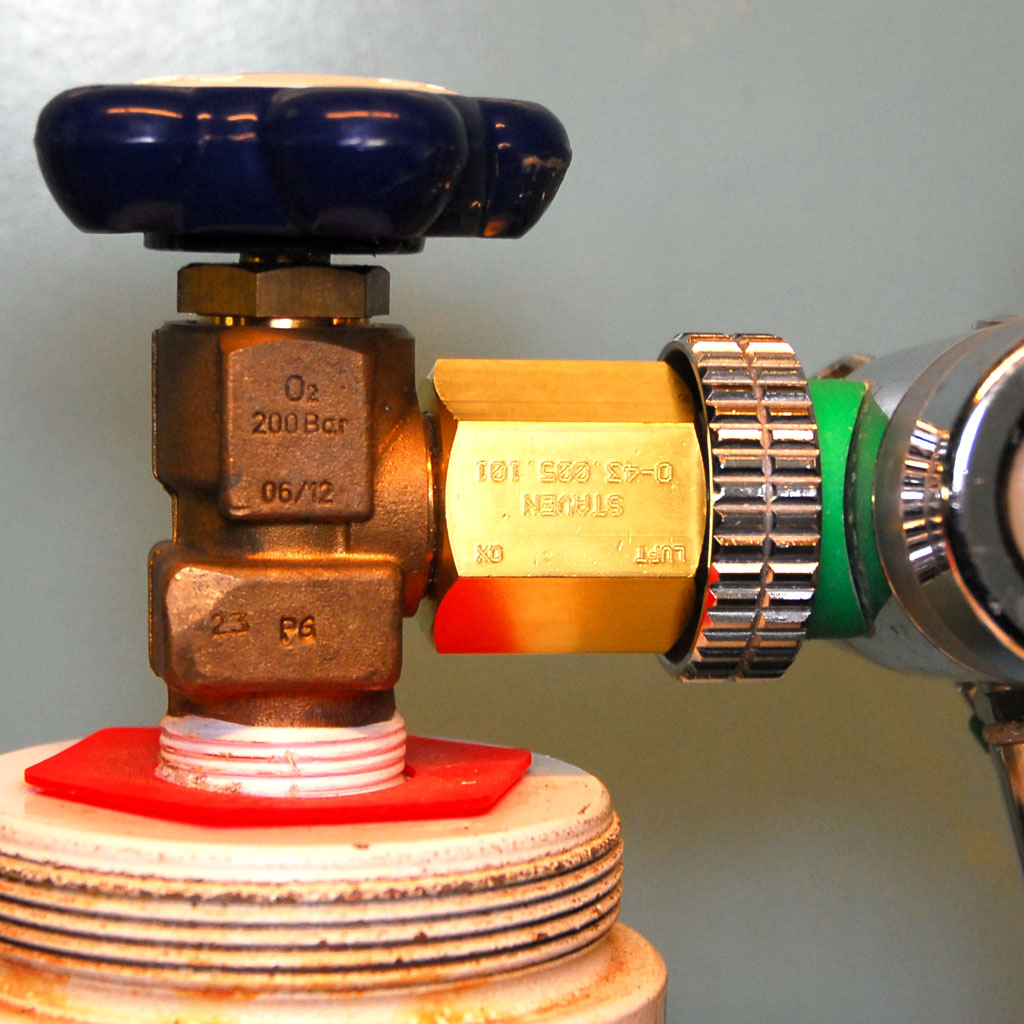

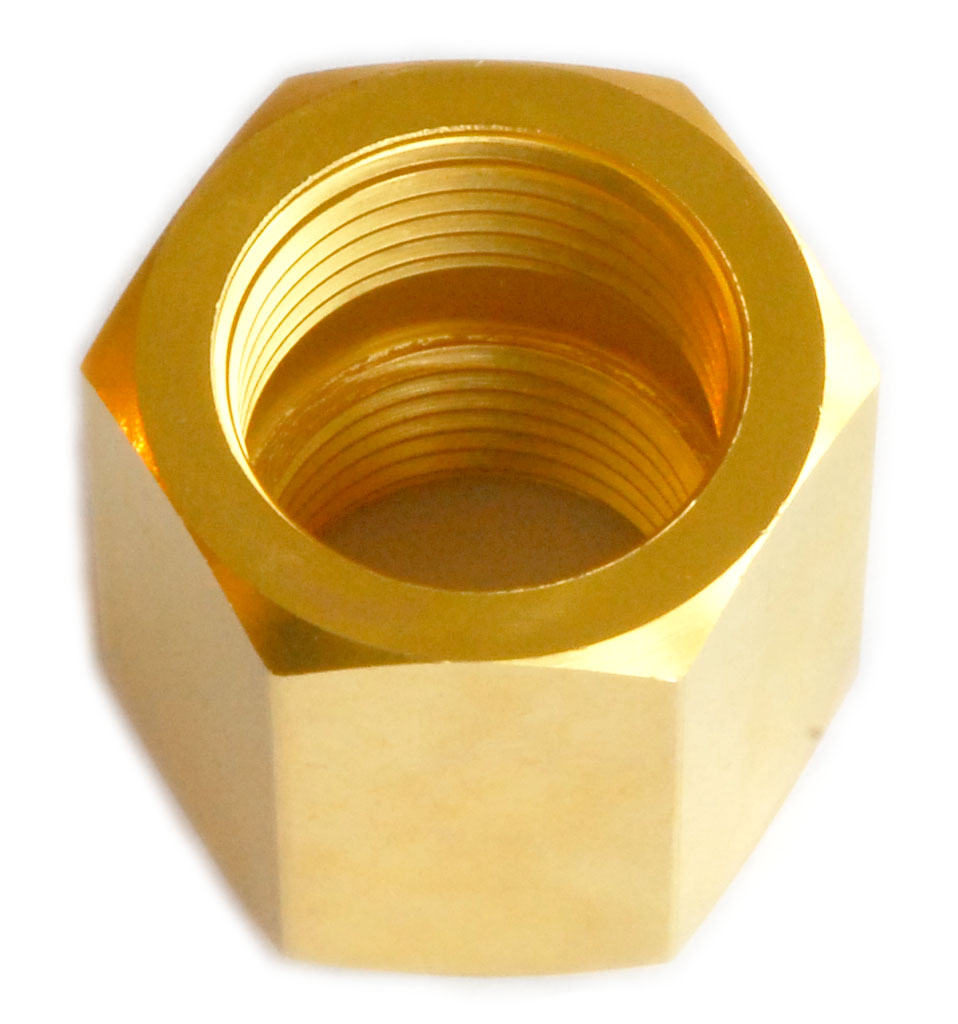

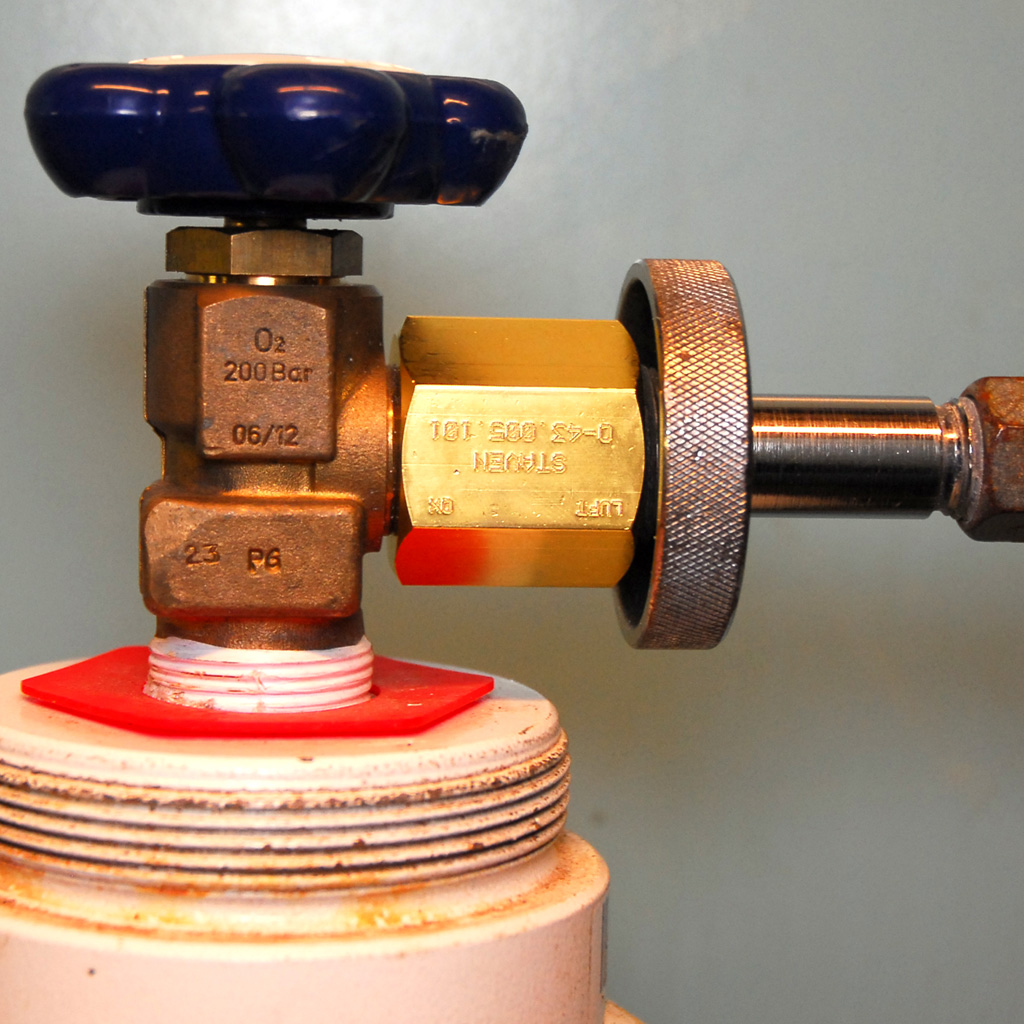

Oksygenmutter 250,-
Overgang fra oksygenflaske til DIN skru kobling.
Brukes for å koble 'fill-whip' eller førstetrinn rett på oksygenflaske.
CAD CAD CAD CAD CAD CAD

Glasstube 26mm

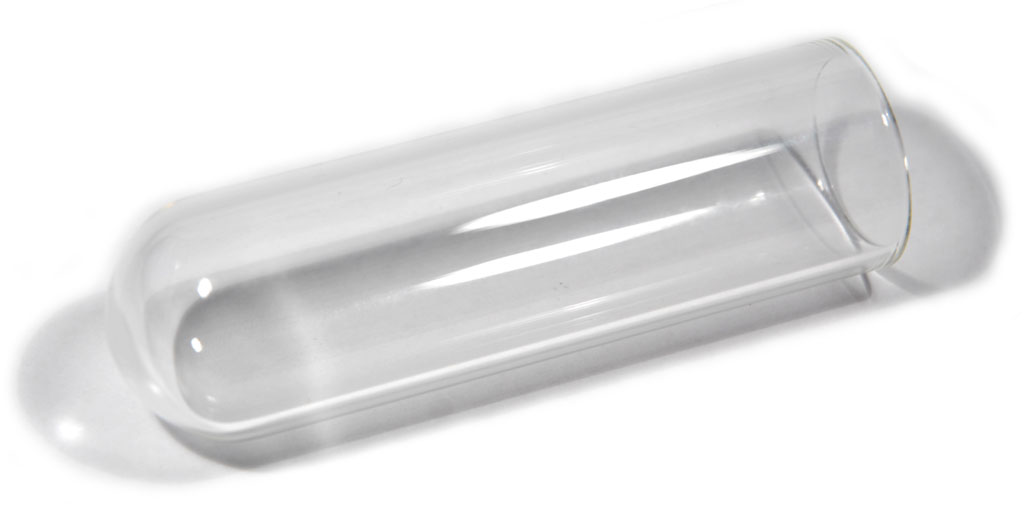

Lykteglass 'tube' 26x82 200,-
Lykteglass for 'slug' lyktehode. Avspent borosilikat glass.
Ytre diameter: 26 mm - indre diameter: 22 mm
Lengde: 82 mm
Siden dette er glass er det en viss toleranse på målene, se CAD for mer info.
Se EKS for tips til dimensjoner på o-ringer og slug.
CAD CAD CAD

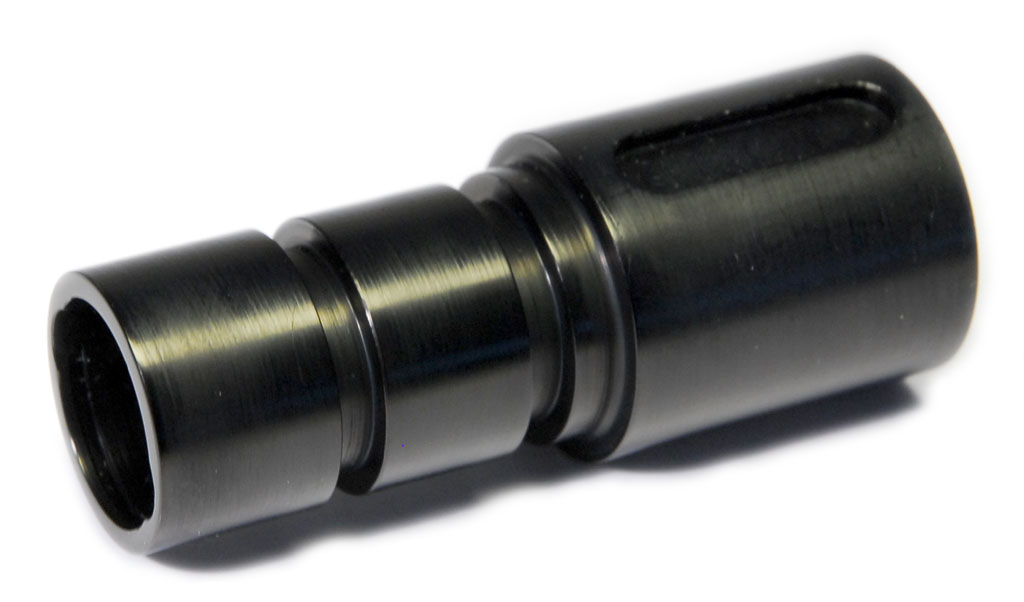

Halogenslug
Halogenslug 500,-
'Slug' til halogen lyktehode i sort-eloksert alminium. For lykteglass 26x82.
Ytre diameter: 26 mm - Lengde: 67,5 mm
Passer med lampesokkel G4/G6,35 (Elfa typ 878 eller Clas Ohlson 22-4285)
Oppgi gjengedimensjon for kabelgjennomføring, M16 eller Pg9.
CAD CAD

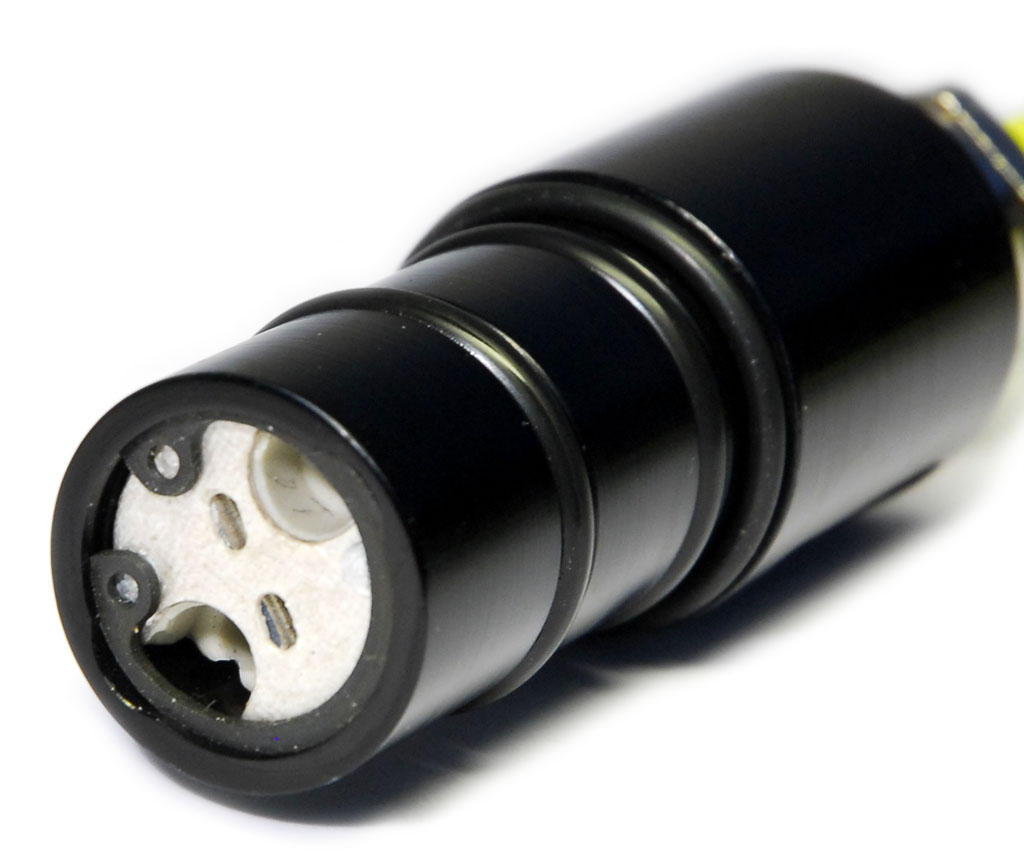

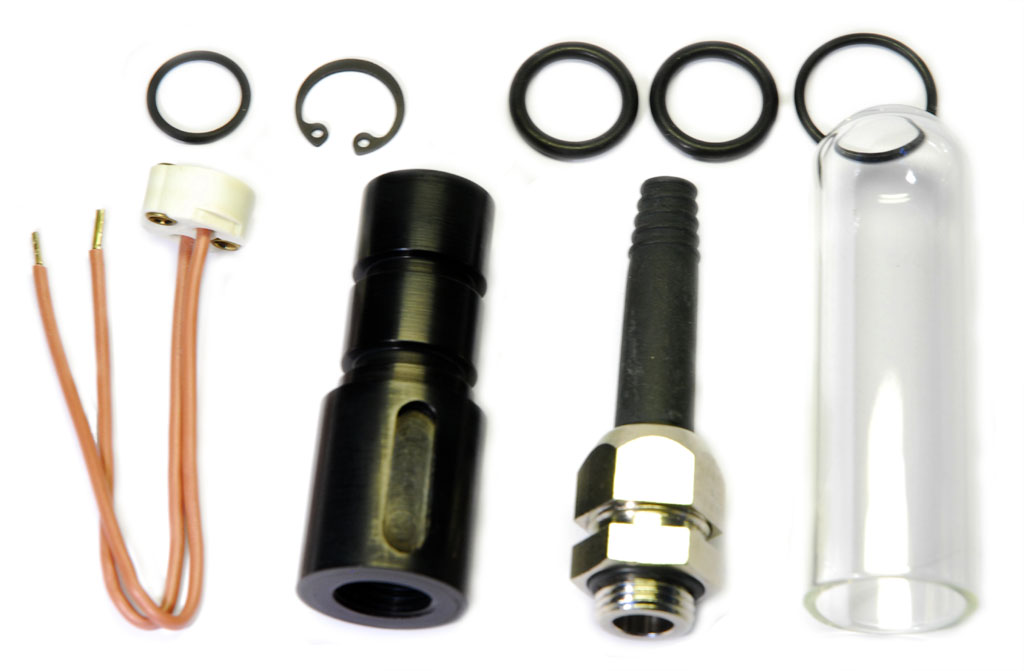

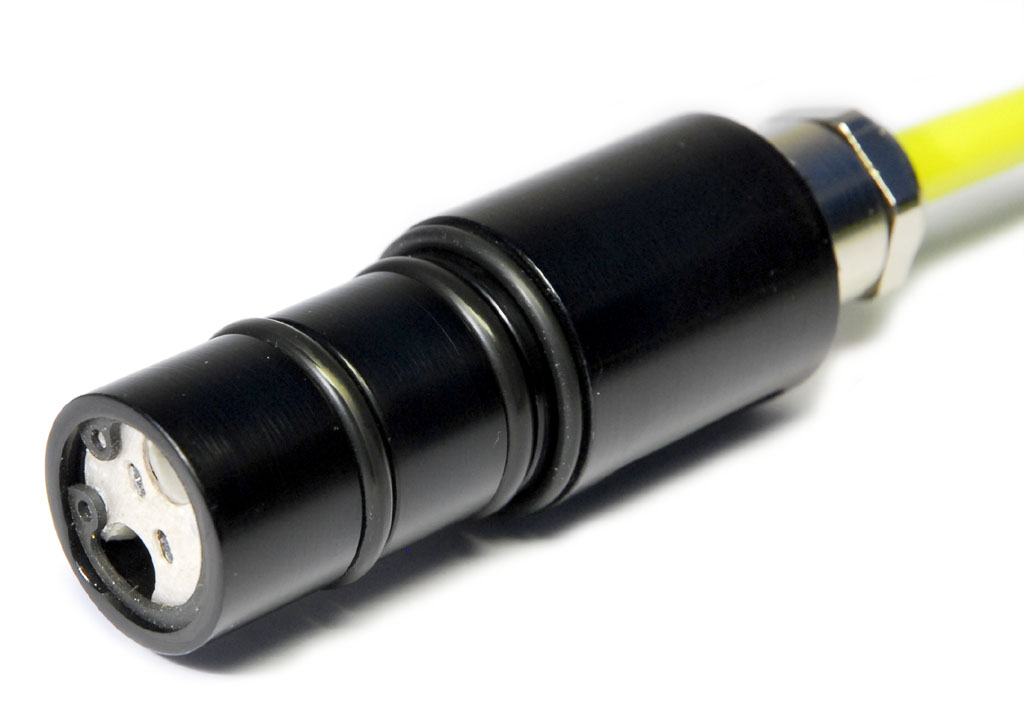

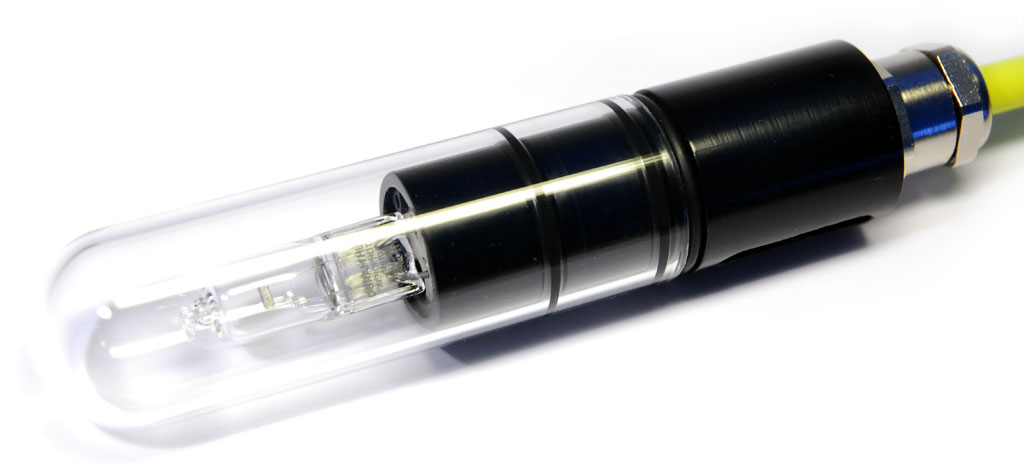

Halogenslug komplett
Halogenslug komplett 870,-
Deler til komplett 'Slug' til halogen lyktehode i sort-eloksert alminium.
Kommer med lampesokkel Clas Ohlson 22-4285 eller Elfa typ 878 (+30,-),
kabelgjennomføring Skinditch SHV-M 16/9/7 eller AGRO 1009.52 Pg9 (+15,-),
3 stk o-ringer for innfesting glass og o-ring + låsering for lampesokkel.
Kan fås ferdig montert med 2m kabel (+150,-).
CAD CAD CAD CAD

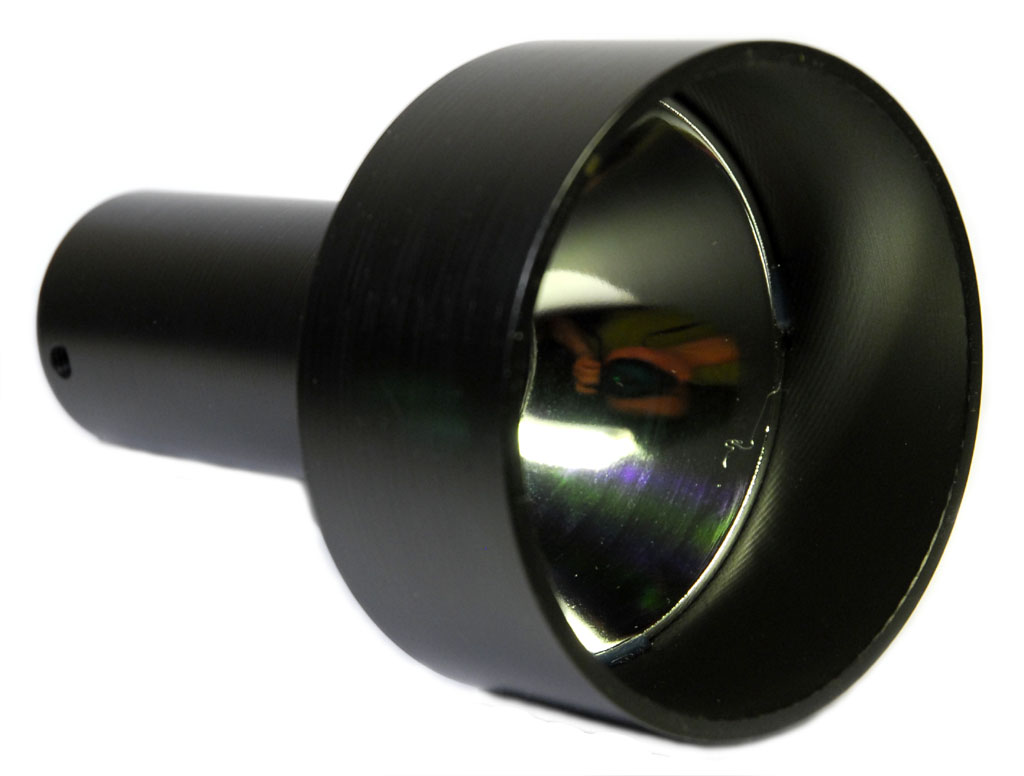

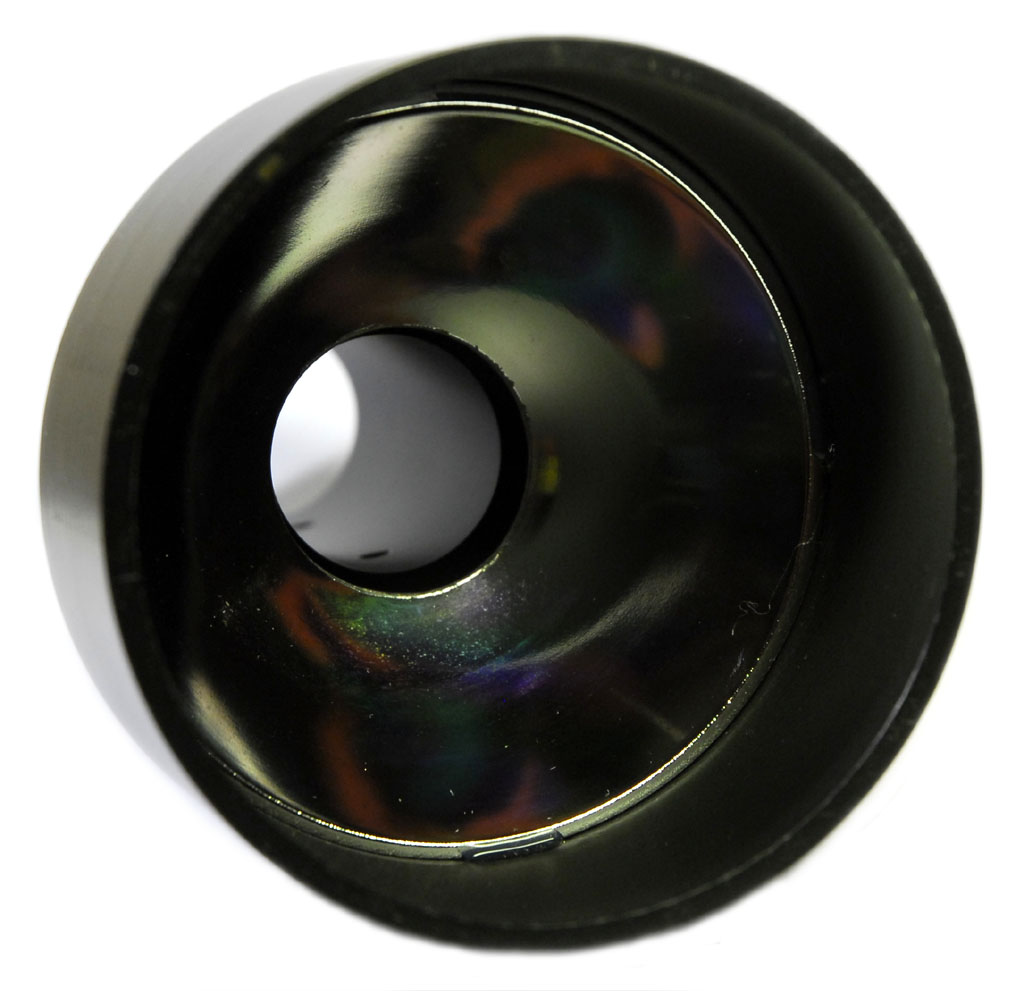

Lyktehode 85mm

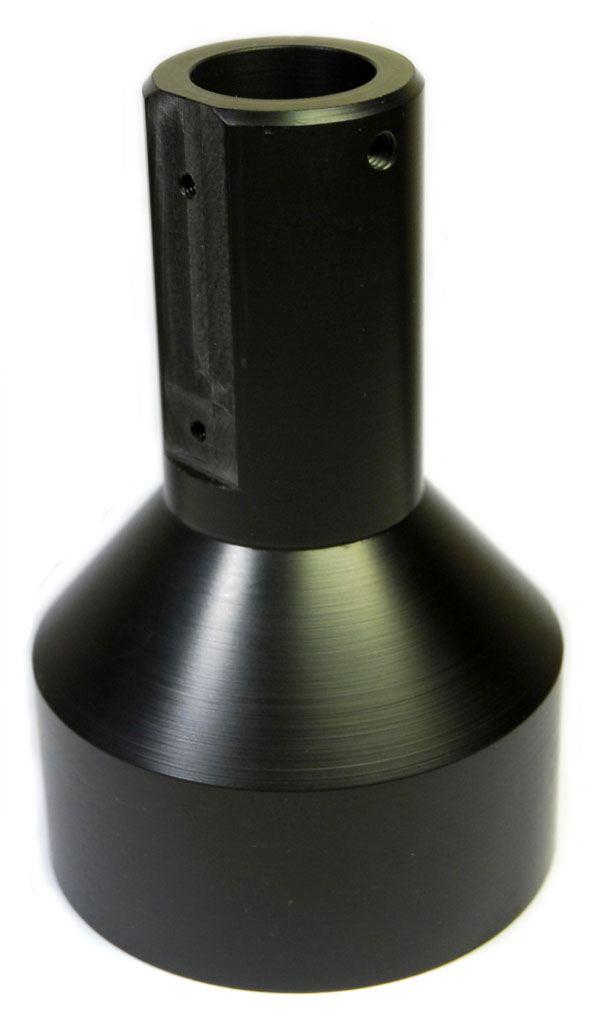

Lyktehode Spot 26mm 850,-
Lyktehode med spotreflektor for 26mm slug.
Ytterdiameter 85mm. Lengde 130mm.
Har skjerming foran reflektoren som begrenser strølys til ca. 40grader ut til hver side.
Har feste for Goodmanhandle, M4 gjenger - 38mm senteravstand på hull (se cad).
Settskrue hull M6 gjenger.
CAD

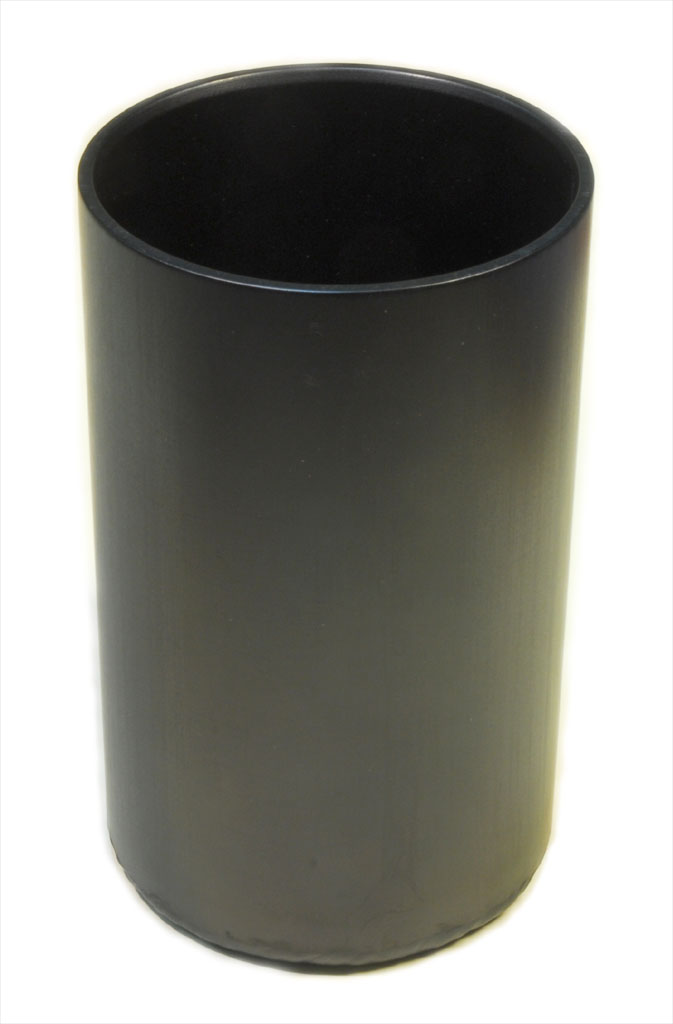

Cannister 100mm
Cannister Alu 100x168 950,-
Cannister i sort eloksert aluminium. Lengde: 168 mm
Ytre diameter: 100 mm - indre diameter: 92 mm
Passer til 10 stk D-celler (2 lag med 5 batterier i hvert).
CAD CAD

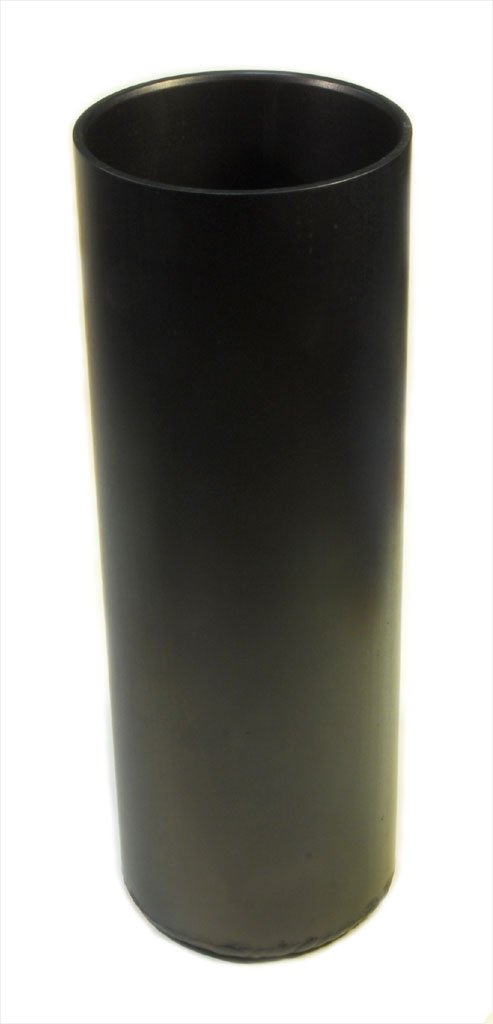

Cannister 100mm
Cannister Alu 100x285 1000,-
Cannister i sort eloksert aluminium. Lengde: 285 mm
Ytre diameter: 100 mm - indre diameter: 92 mm
Passer til 20 stk D-celler (4 lag med 5 batterier i hvert).
CAD CAD

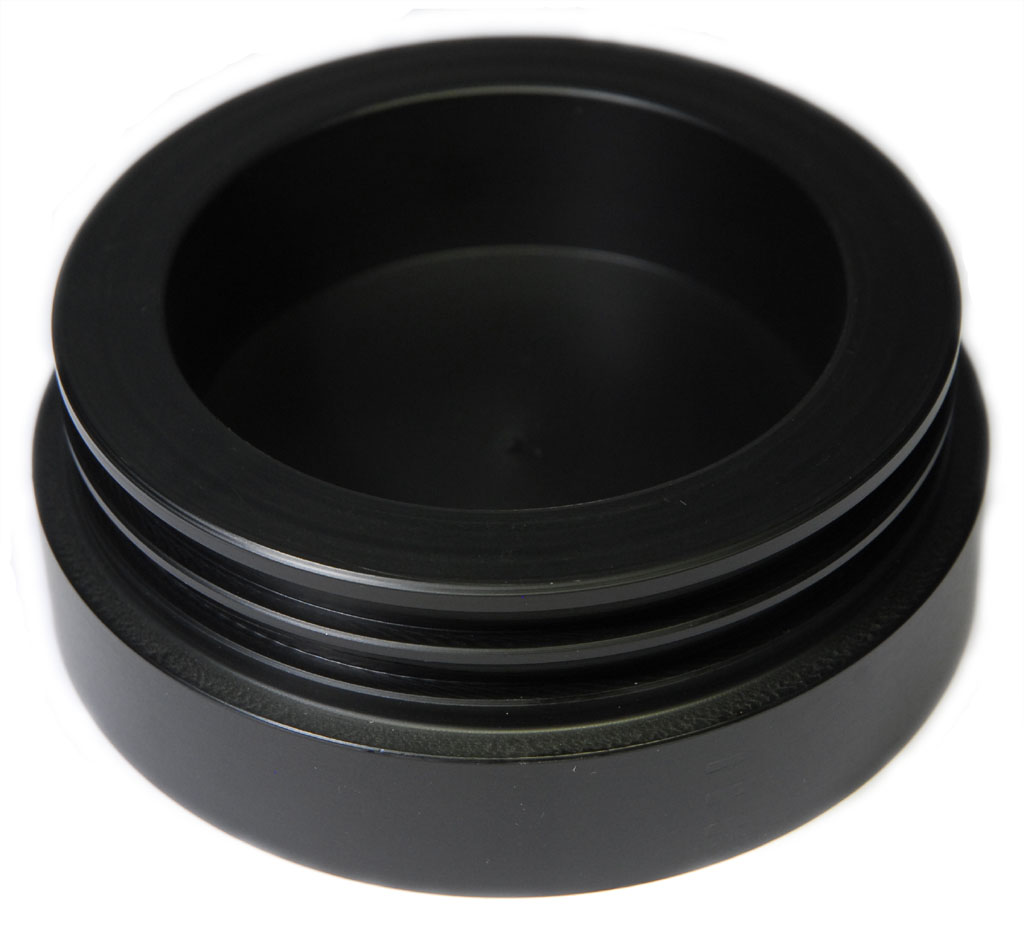

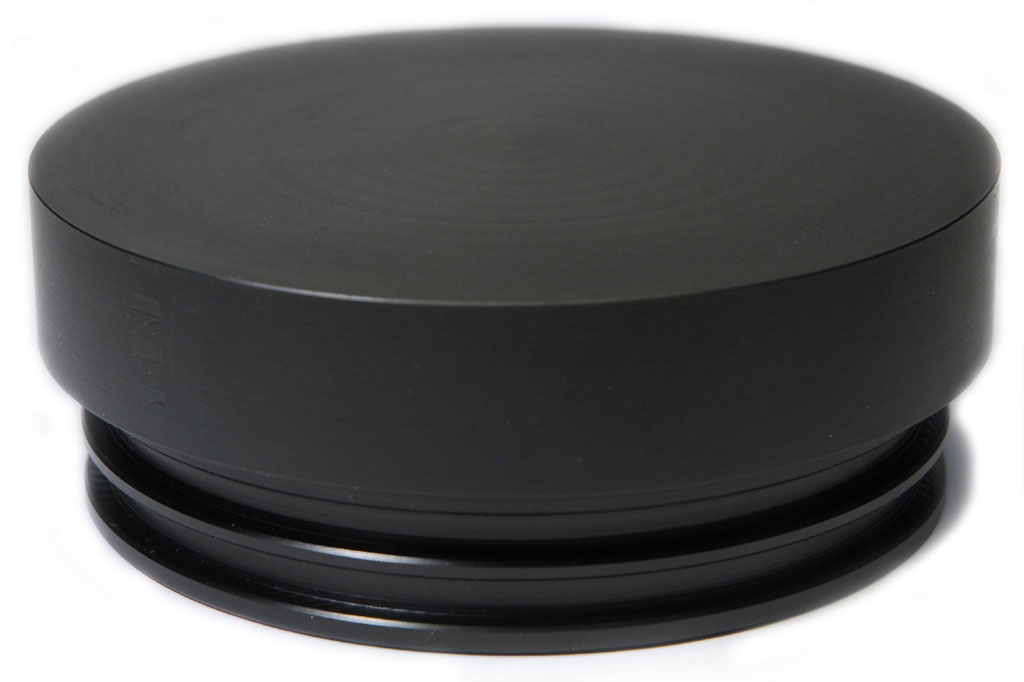

Lokk 100mm
Lokk POM 100 200,-
Lokk til cannister ø:100mm. Lagd i sort POM (Delrin) med dobbel o-ring tetting.
CAD

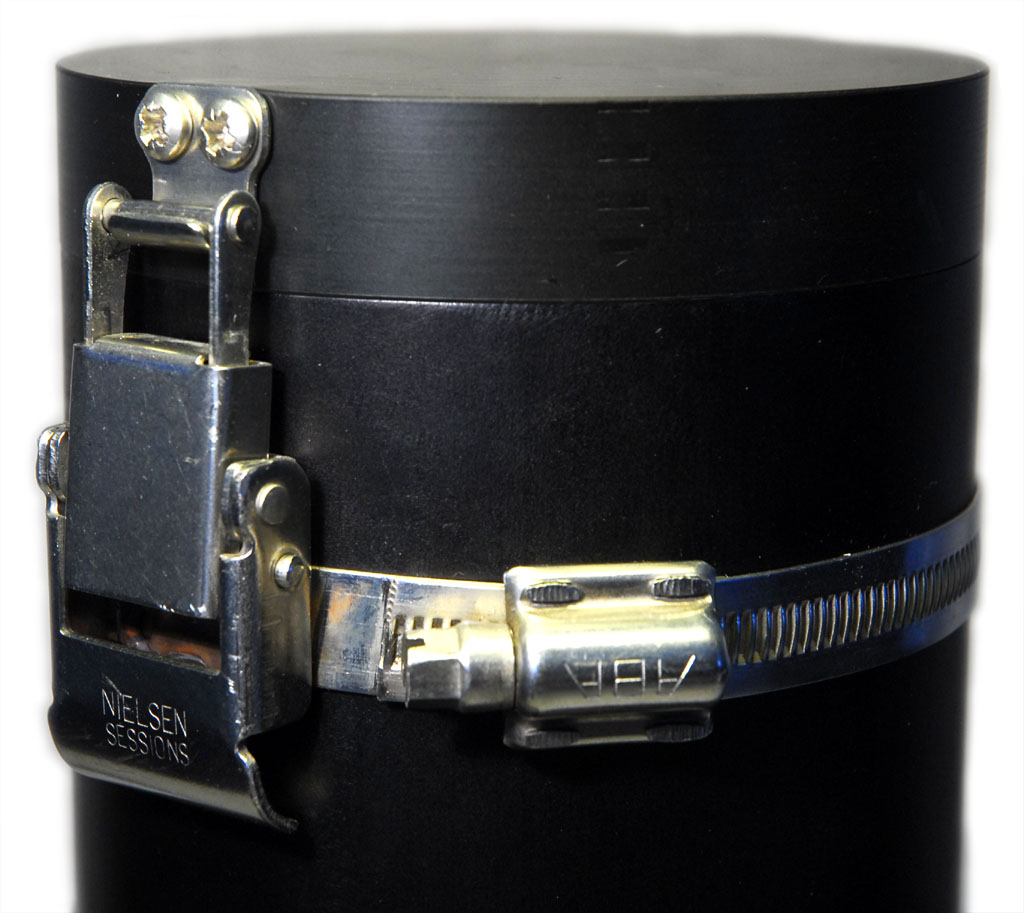

Lokk 100mm

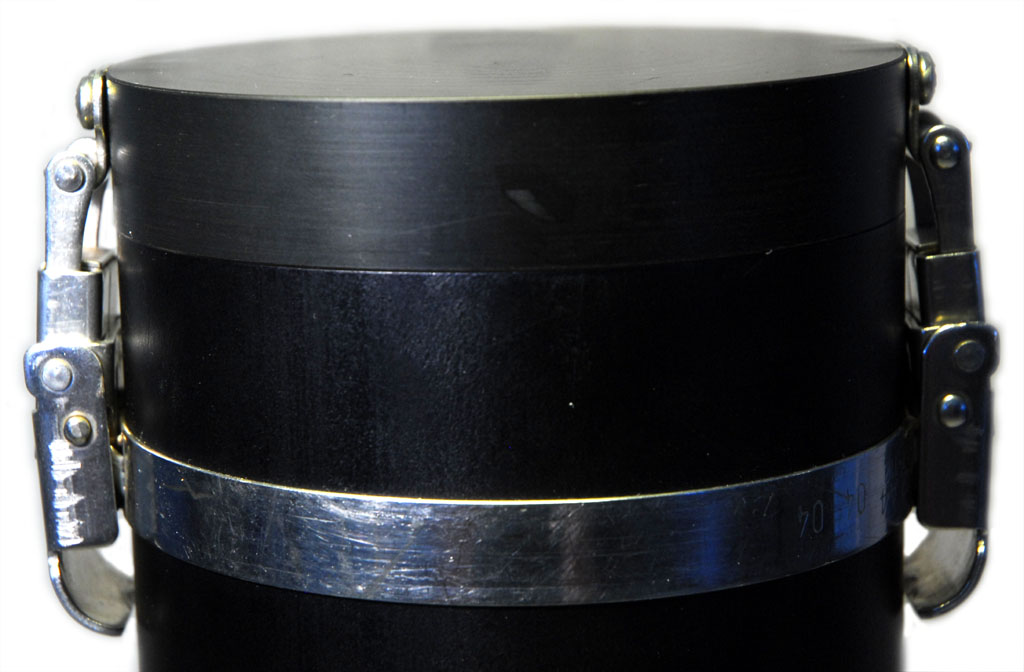

Lokk POM 100 montert på cannister 500,-
Lokk montert på cannister ø:100mm. Lagd i sort POM (Delrin) med dobbel o-ring tetting.
Lokket er montert med to haspelås og slangeklemme. Kommer med o-ringer.

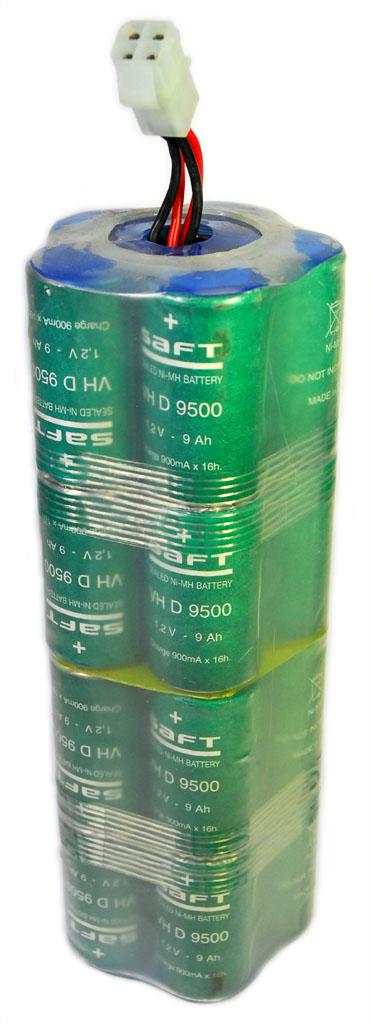

Batteripakke
Batteripakke SAFT 20xVHD9500 4000,- (!)
Batteripakke med 20 stk SAFT VHD9500 NiMH celler. Batteriene er koblet som to
separate 12V pakker og kan gi 24V 9Ah eller 12V 18Ah utifra om disse kobles i
serie eller parallell.
Batteripakken går ned i en cannister med 92mm indre diameter, passer i
'Cannister Alu 100x285'.
Batteripakken har montert en 4 pins JST L kontakt (LR-04-1).
Datablad SAFT VHD9500
(!) Normalt ikke lager vare, så leveringstid. Anslått pris, bekreftes før bestilling.


Batterilader
Batterilader Mascot 2415 900,- (!)
Batterilader, Mascot 2415 for 10-20 NiMH celler. Dette er en 3-stegs lader som lader med 1,8A
Passer til 'Batteripakke SAFT 20xVHD9500'. Kommer med plugg som passer til batteripakken.
Denne laderen lader cellene seriekoblet (24V) og det sikrer at alle cellene får
samme ladestrøm.
Datablad
(!) Normalt ikke lager vare, så leveringstid. Anslått pris, bekreftes før bestilling.

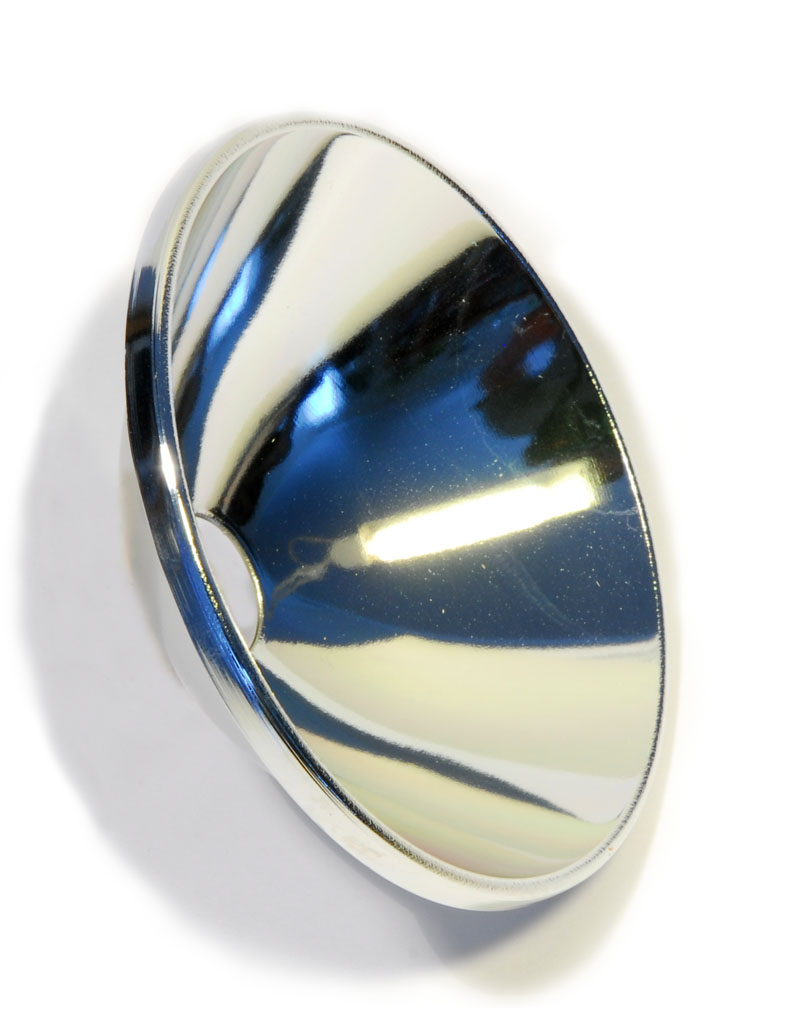

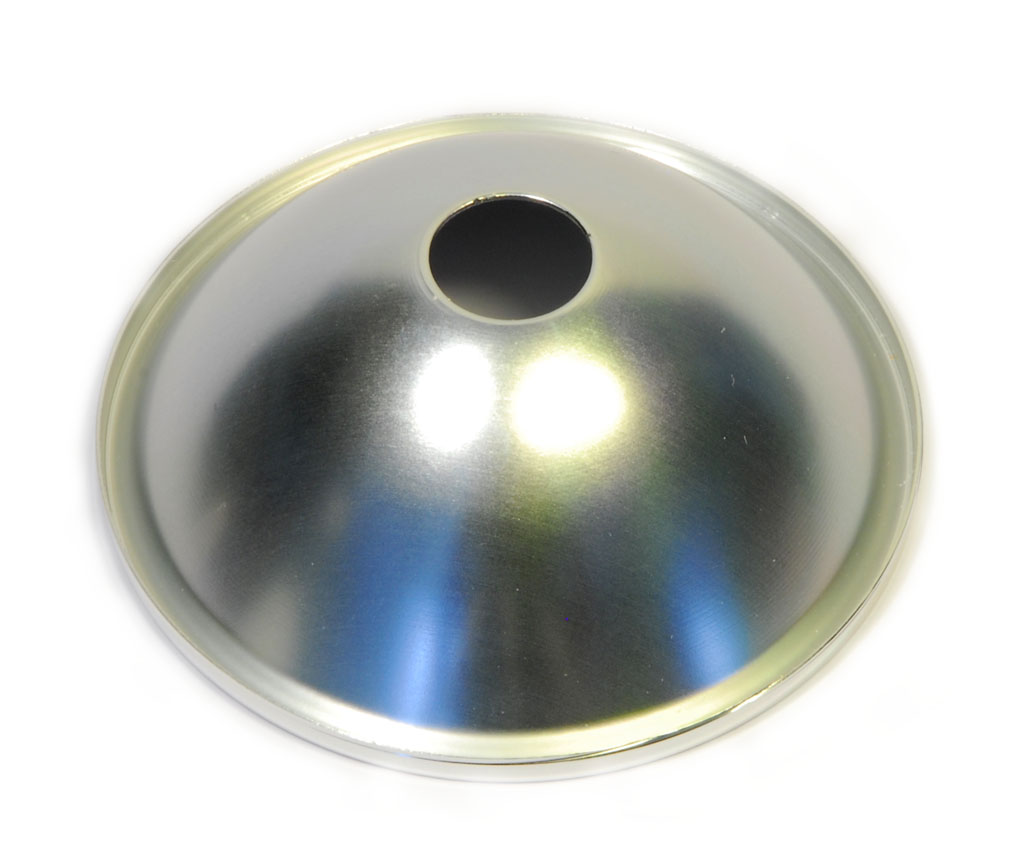

Reflektor spot
Reflektor spot 170,-
Spotreflektor 79mm ca. 8° spredning (DevPein nr 230 938).
Ytre diamater 79mm, dybde 28mm, hull til pære 15mm.
En bra spot reflektor, passe stor og god samling av lyset.
Kan fås med 27mm hull (passer til lykteglass tube 26mm) (+20,-)

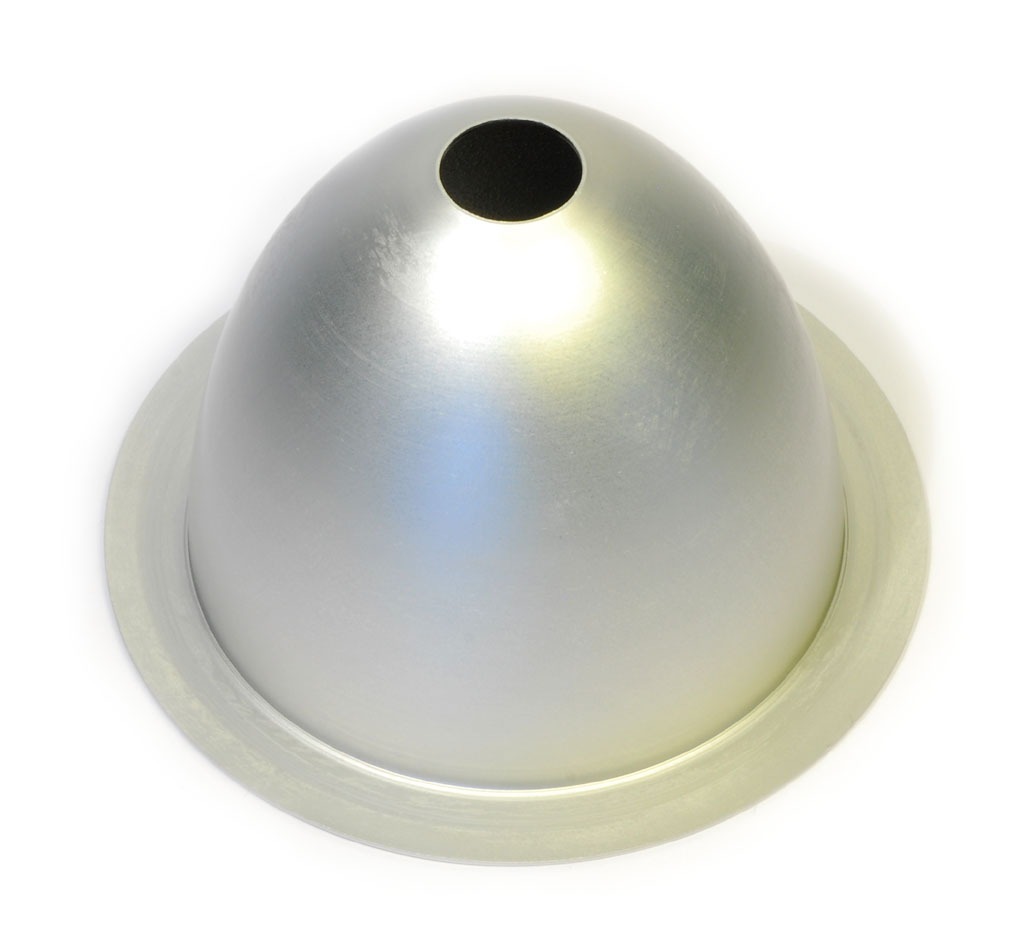

Reflektor flood

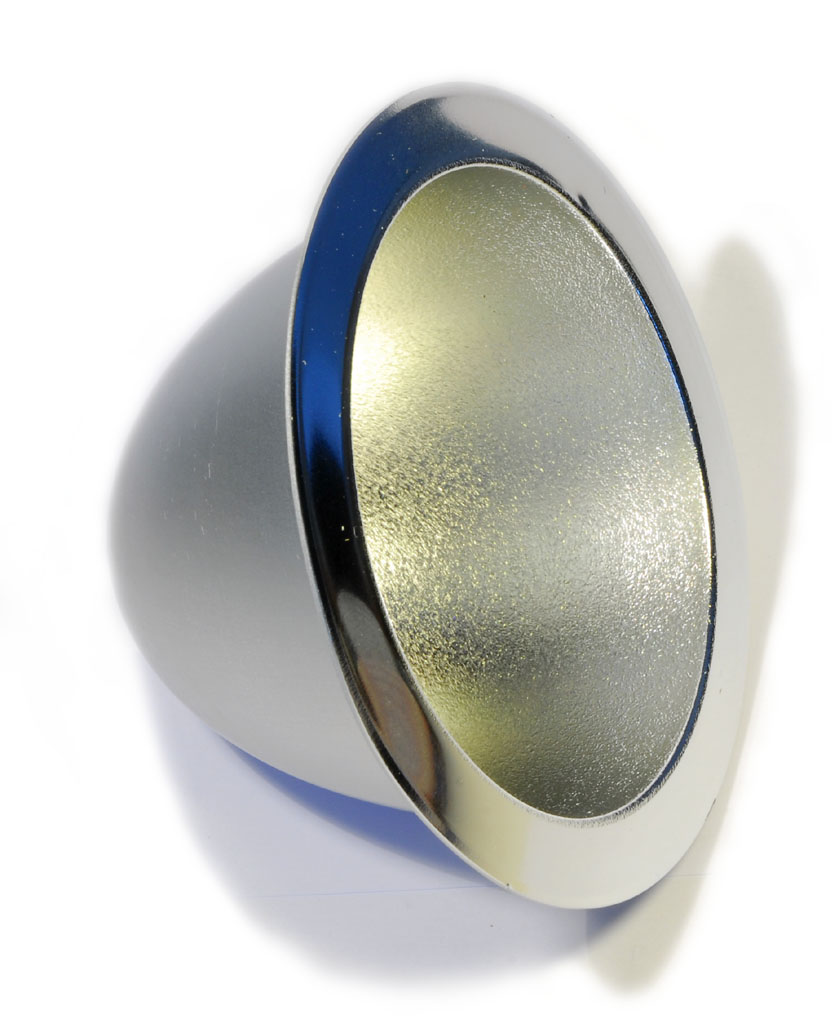

Reflektor flood 180,-
Floodreflektor 114mm ca. 100° spredning (DevPein nr 230 726).
Ytre diamater 114mm, reflektordiameter 90mm, dybde 69,5mm, hull til pære 17mm.
Dette er den beste reflektoren jeg har funnet for video (foto), gir fint jevnt lys til
selv en 110° graders vidvinkel linse.
Kan fås med 27mm hull (passer til lykteglass tube 26mm) (+20,-)

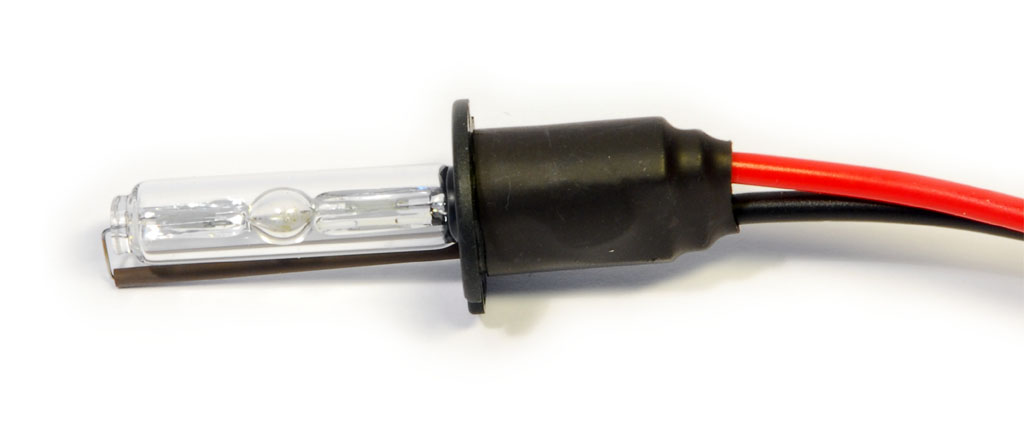

HID35W pære

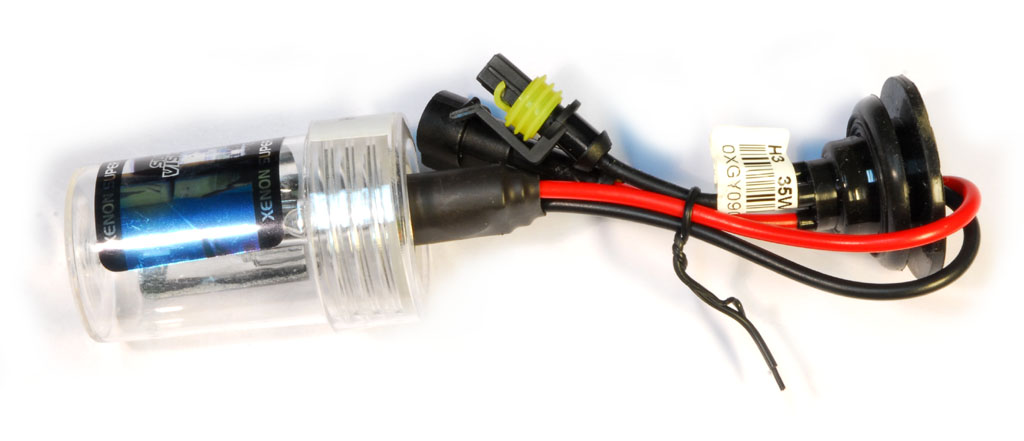

HID 35W H3 pære 180,-
HID 35W H3 pære (biltype).
Fås i følgende fargetemperaturer (oppgi ved bestilling):
4300K (fint til bla.a. videolys - passer bra sammen med halogen HLX lys)
6000K

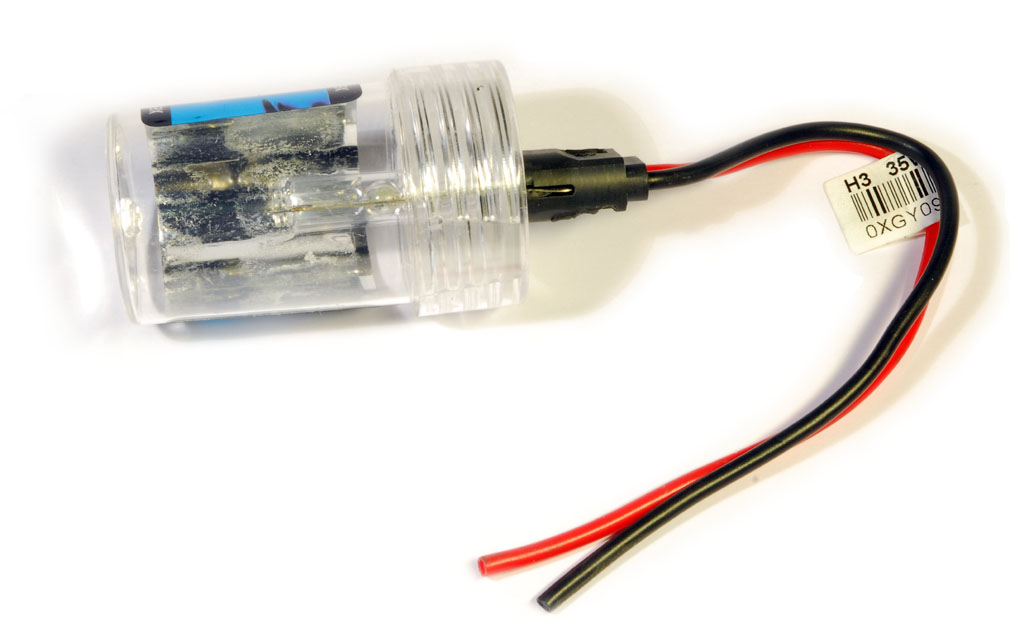

HID35W pære

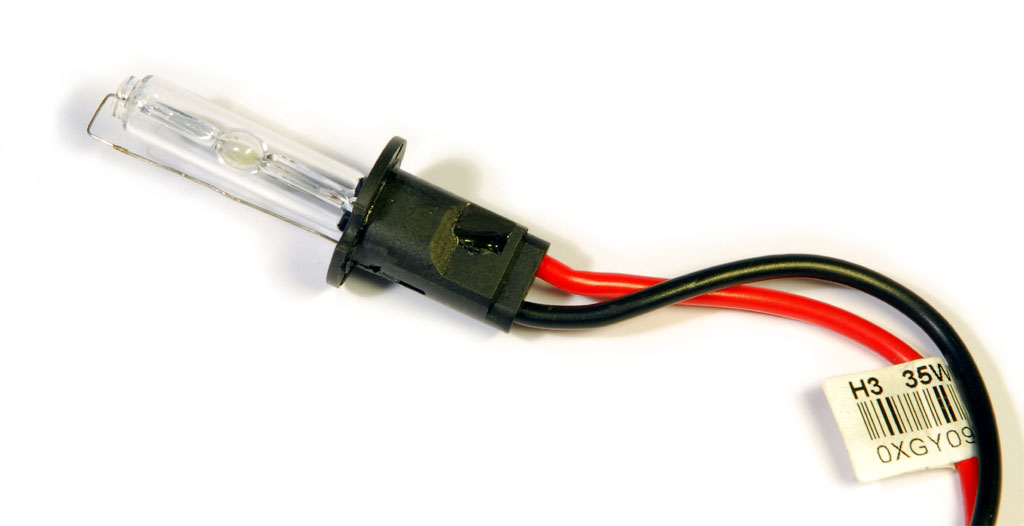

HID 35W pære 14mm (modifisert H3) 230,-
Modifisert HID 35W pære (opprinnelig en H3). Pæra er justert slik at diameter på kragen er 21,4mm og diameter på sokkelen er 14mm. Gjør at den passer i lykteglass 'tube' 26x82.
NB, isolasjon rundt sokkelen er fjernet, så den bør ikke monteres i metall.
Fås i følgende fargetemperaturer (oppgi ved bestilling):
4300K (fint til bla.a. videolys - passer bra sammen med halogen HLX lys)
6000K
Se info PDF for mål og tips til slug.
CAD

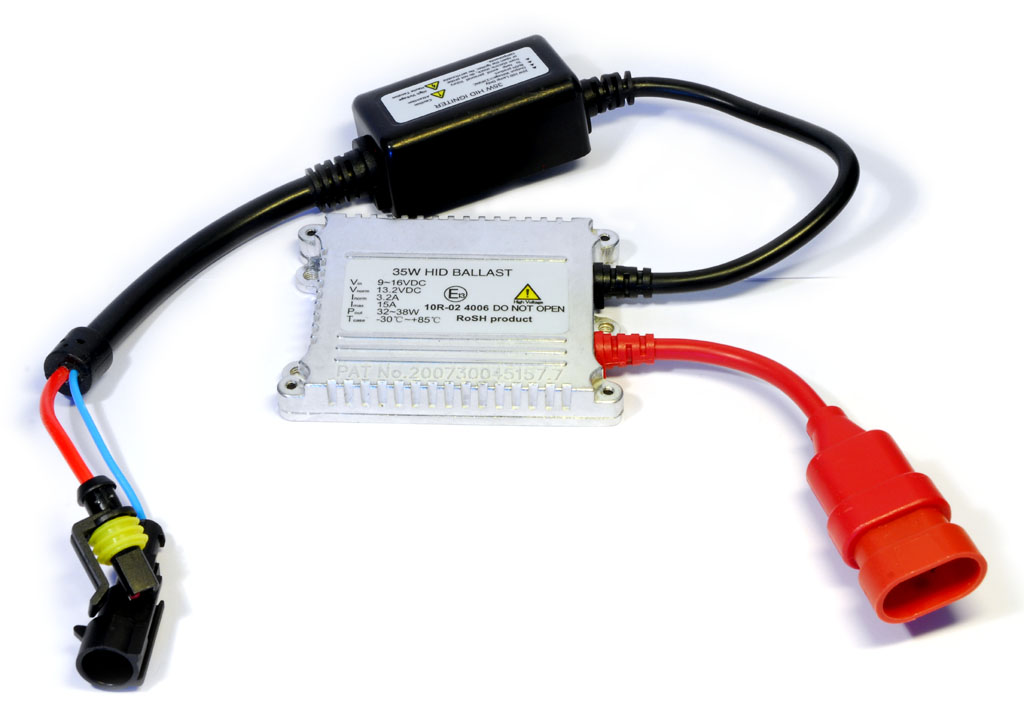

HID35W Ballast
HID 35W Ballast 350,-

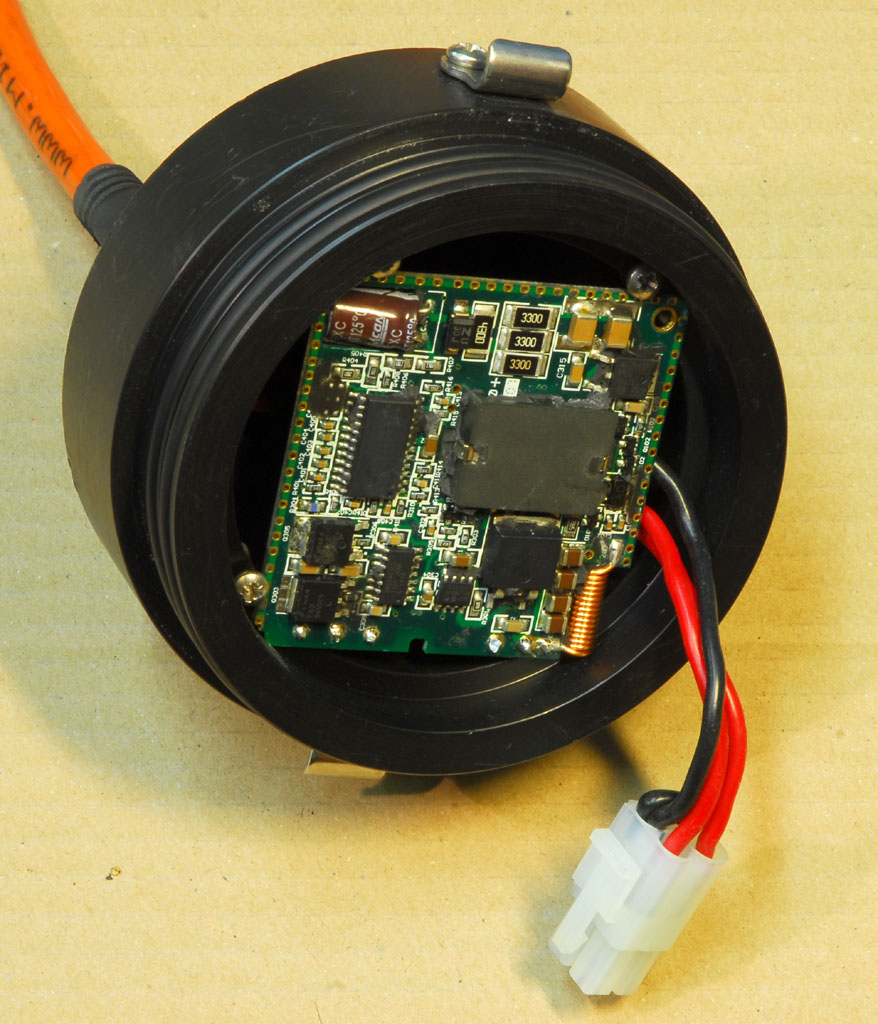

HID 35W ballast med ekstern tenner.
Går på 12V (9-16) spenning og trekker typisk 3,2A strøm.
Kan demonteres/tilpasses for trange lykteprosjekter. (Det er denne som står i lokket
på HIDlykta som kommer - vist på toppen av siden).

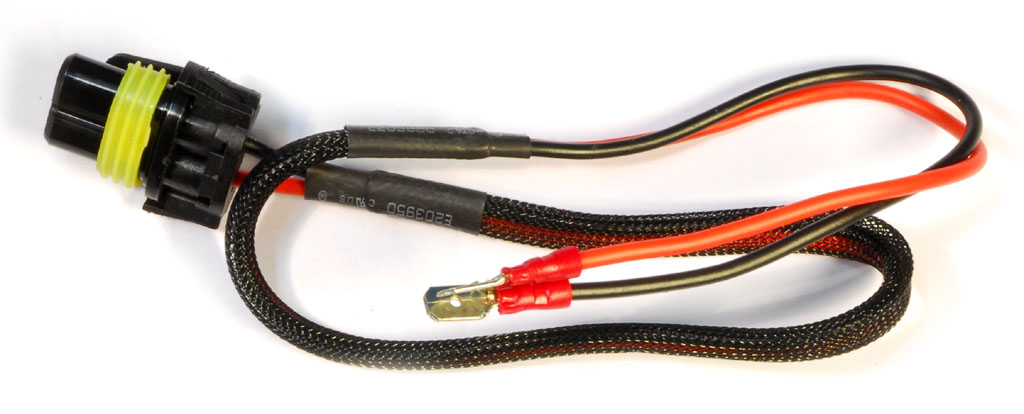

Oppgi om du vil ha med tilkoblingsledning for power
Se info PDF for mål etc.
CAD

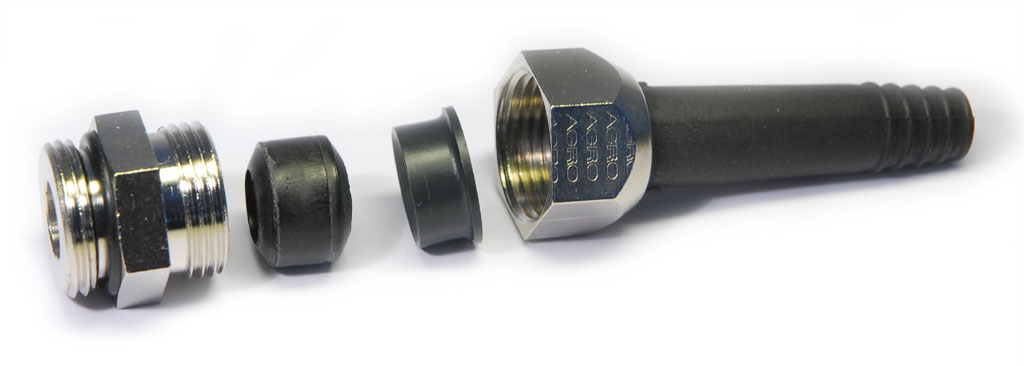

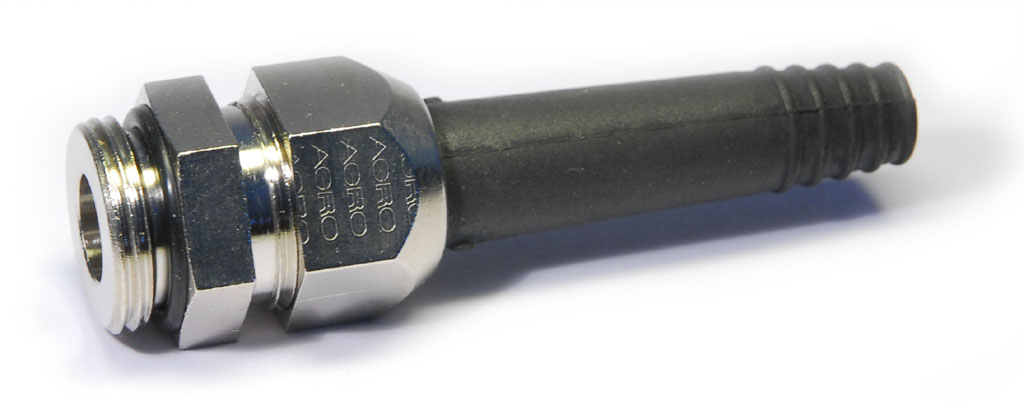

AGRO Pg11

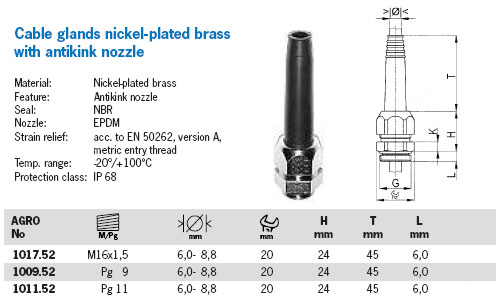

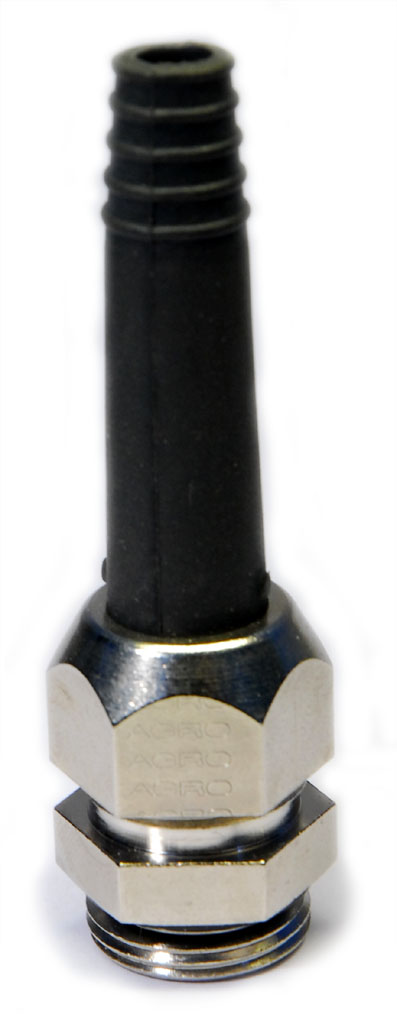

Kabelgjennomføring AGRO 80,-
Kabelgjennomføring for 6-8,8mm kabel. Med bra kabel er disse tett til 10bar+
Fås i følgende gjenger (oppgi ved bestilling):
NB Ny pris!
Pg9 - (type AGRO 1009.52)
M16x1,5 - (type AGRO 1017.52)

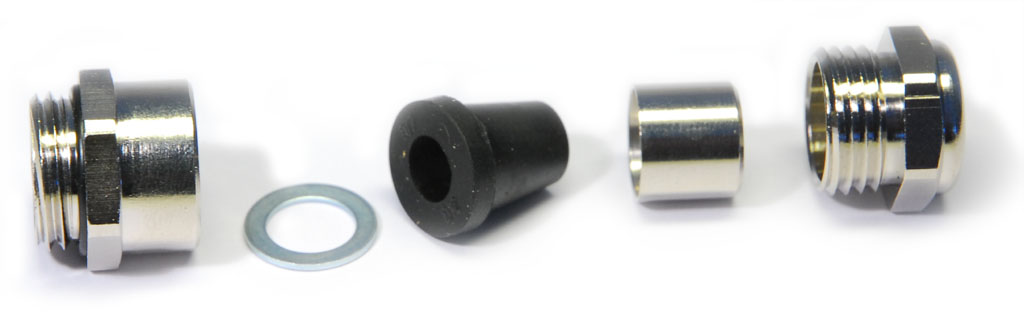

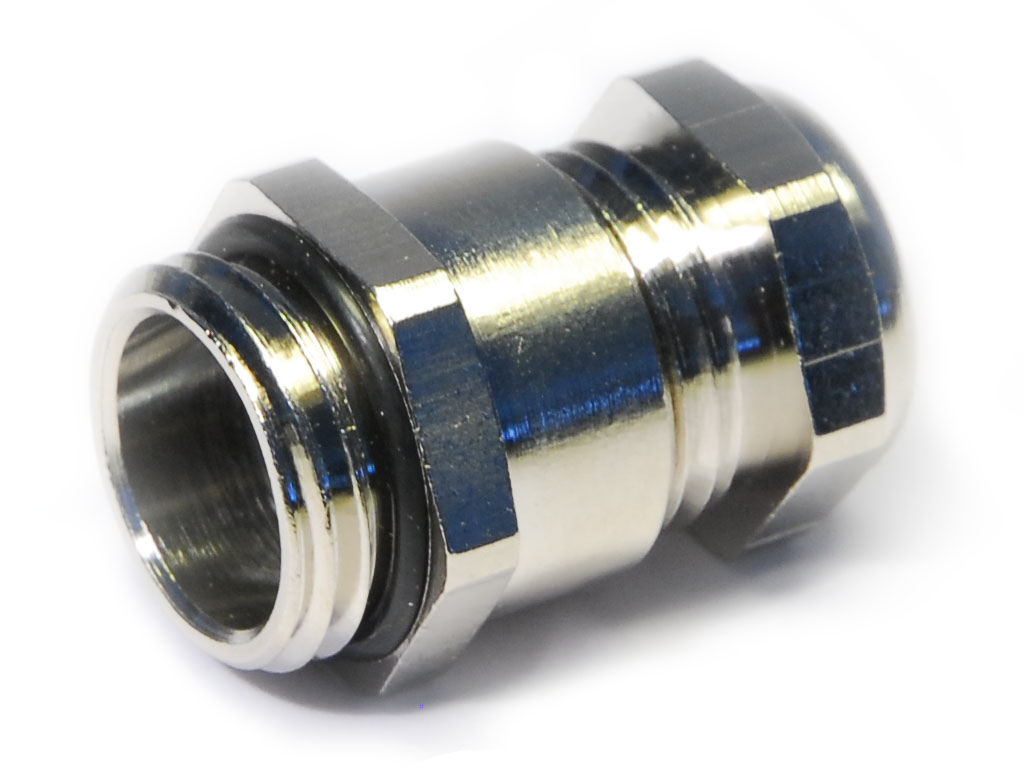

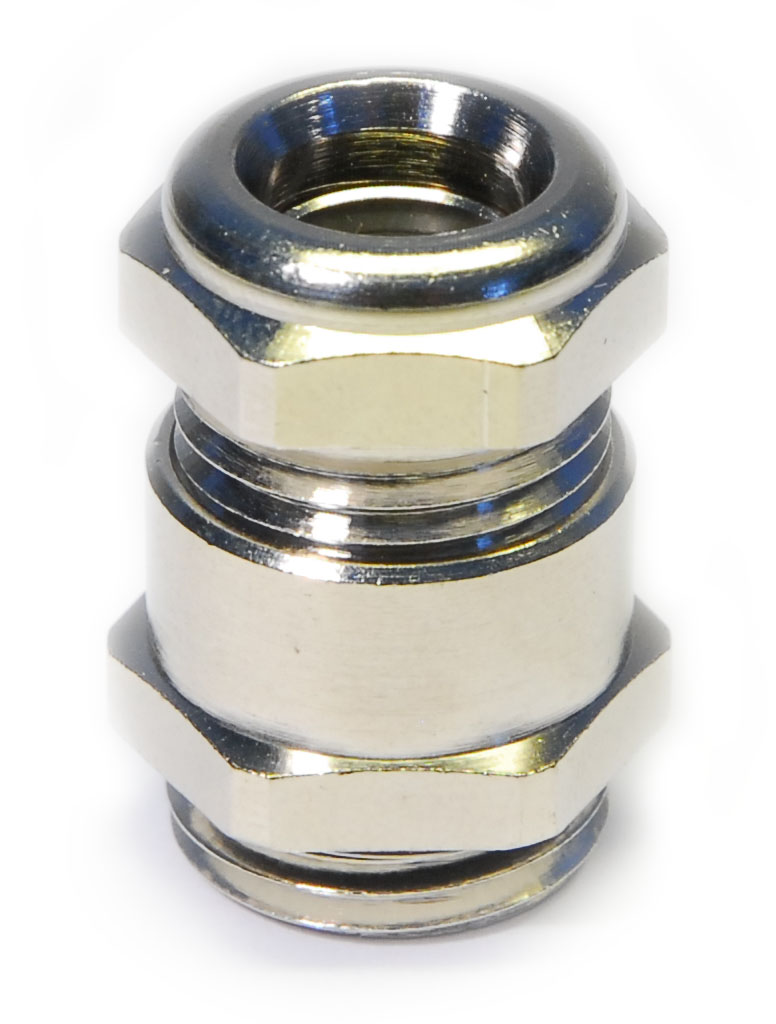

SHV-M16/9/7
Kabelgjennomføring SHV-M 16/9/7 60,-
Kabelgjennomføring type Lapp Skinditch SHV-M 16/9/7.
For 6-6,8mm kabel, M16x1,5 gjenger.

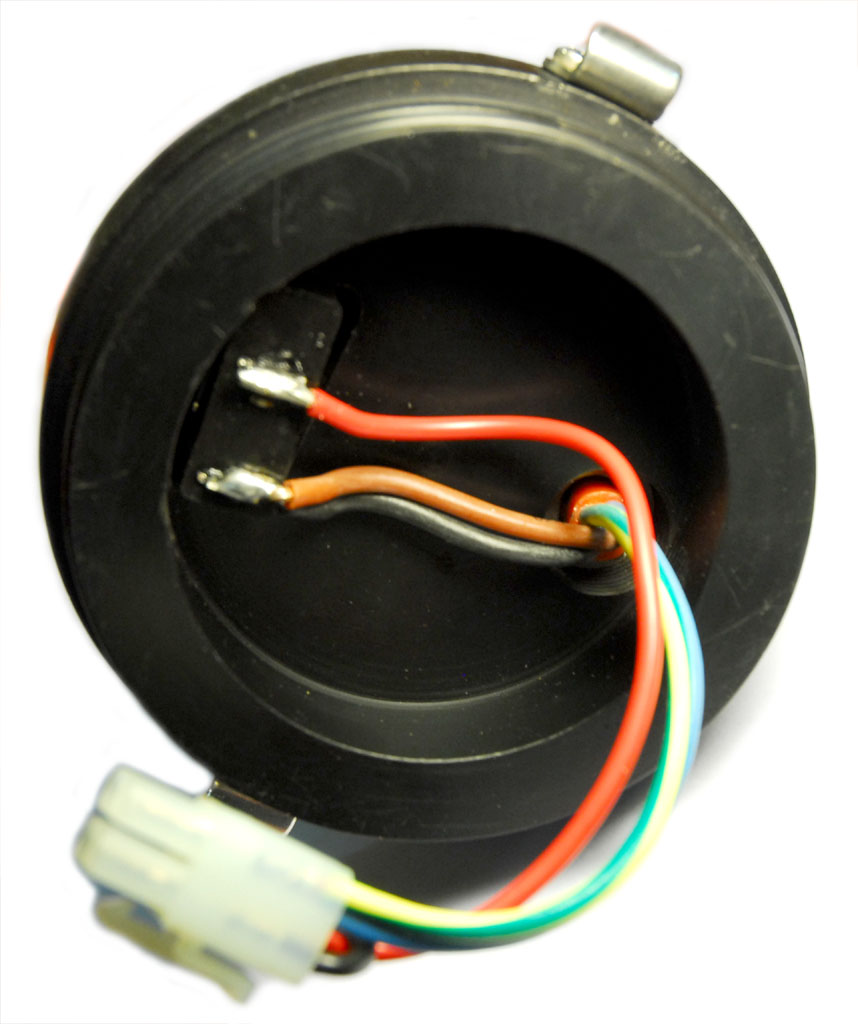

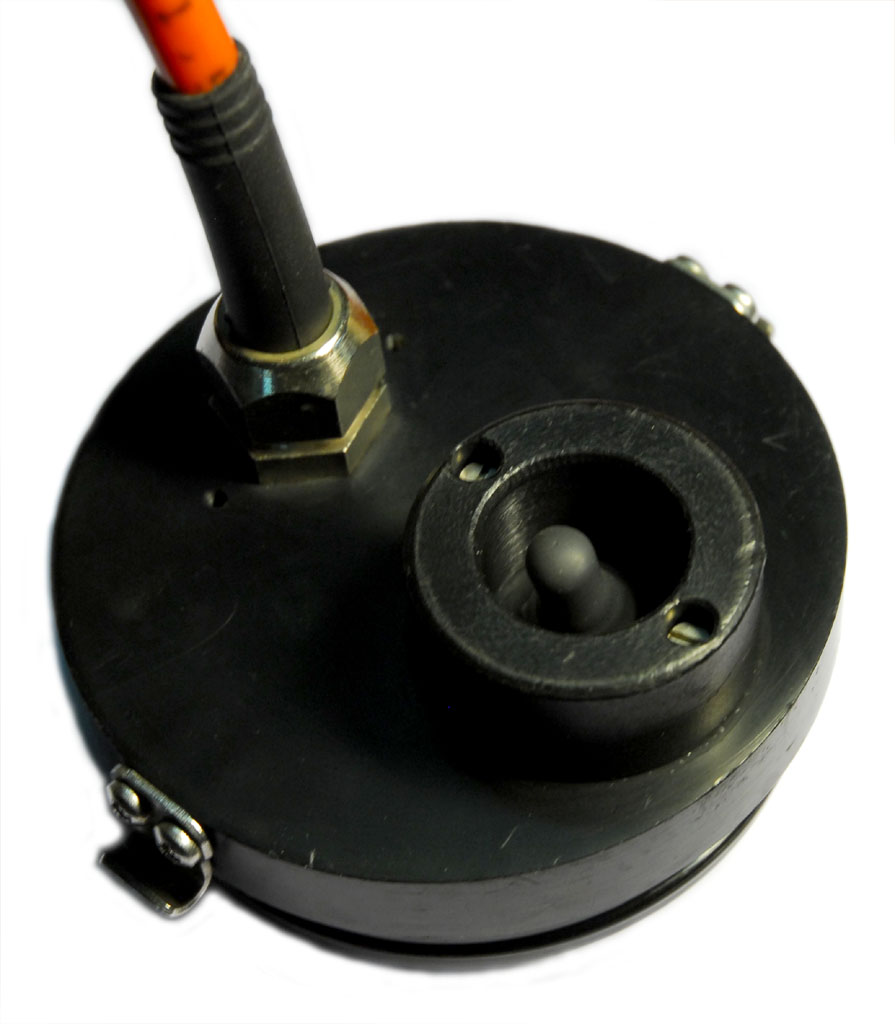

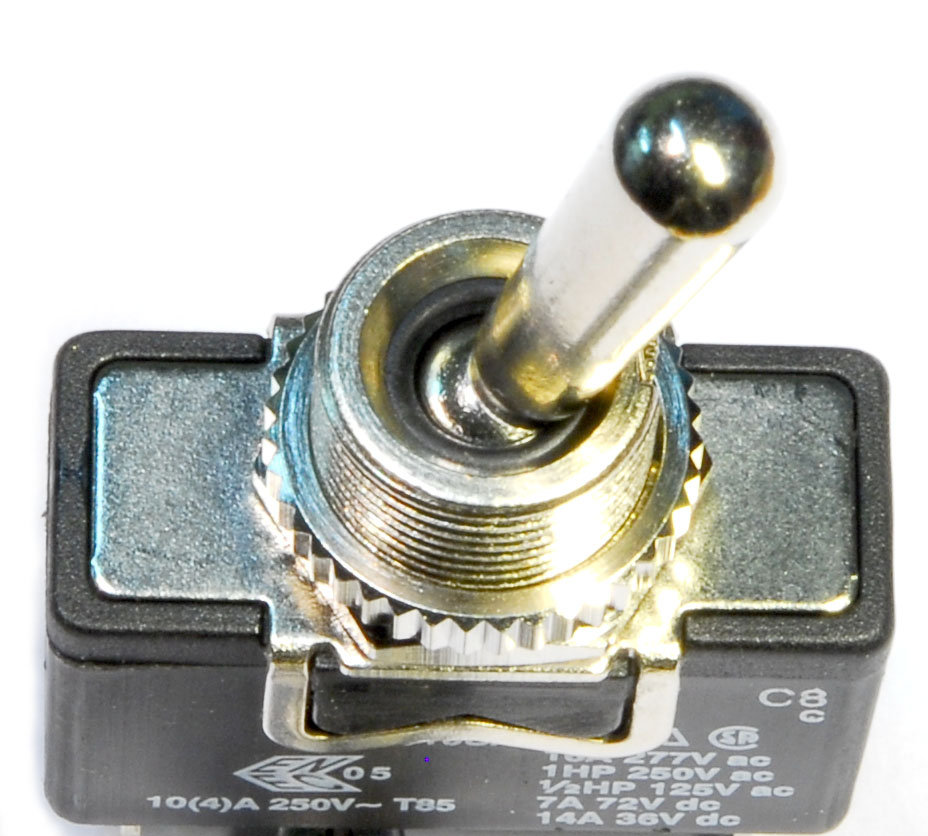

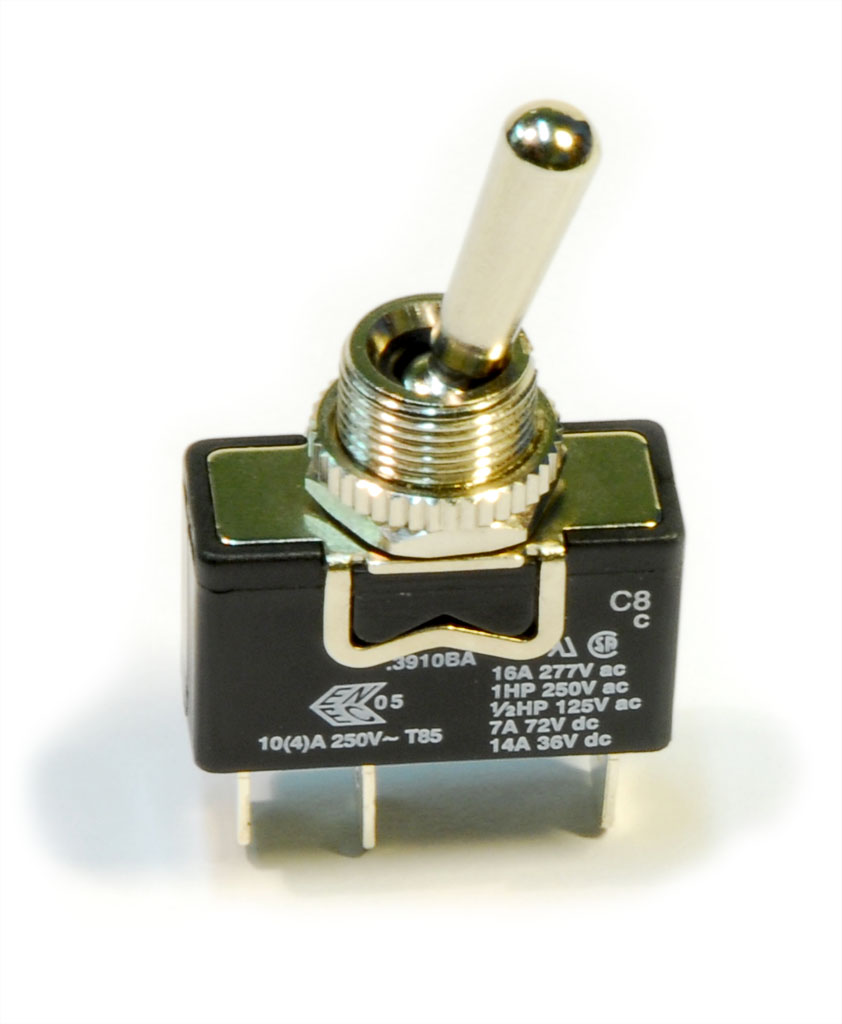

Bryter

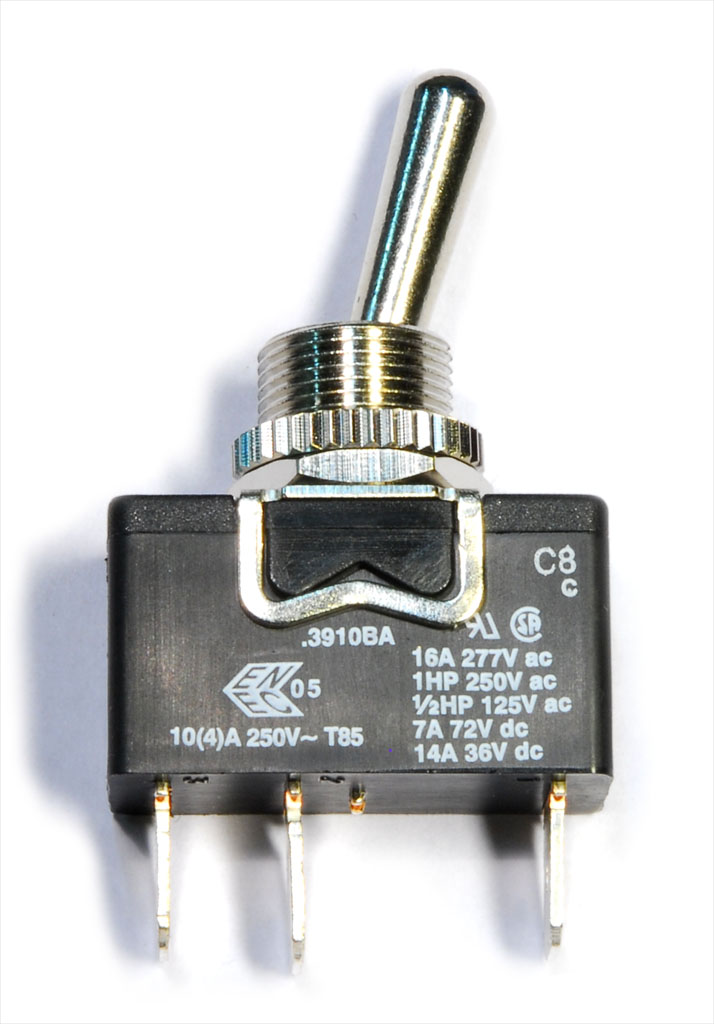

Vippebryter 60,-
Arcolectric 3910BA, 14A (36V DC)
Info fra produsent (pdf)
NB; Anbefaler mindre monteringshull, 11,8mm event 12mm.
EKS

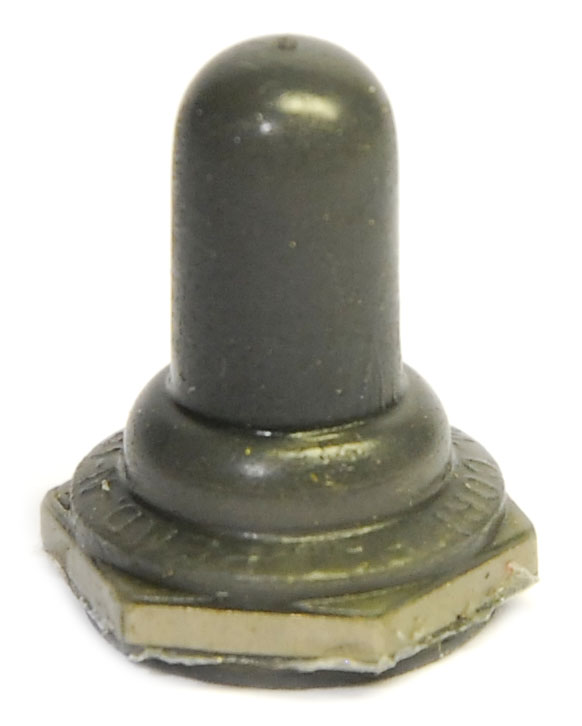

Bryterhette
Hette til bryter 75,-
APM HEXSEAL N1030, passer på Arcolectric 3910BA bryter.
Info fra produsent ( -> View Product Selection Chart )
EKS

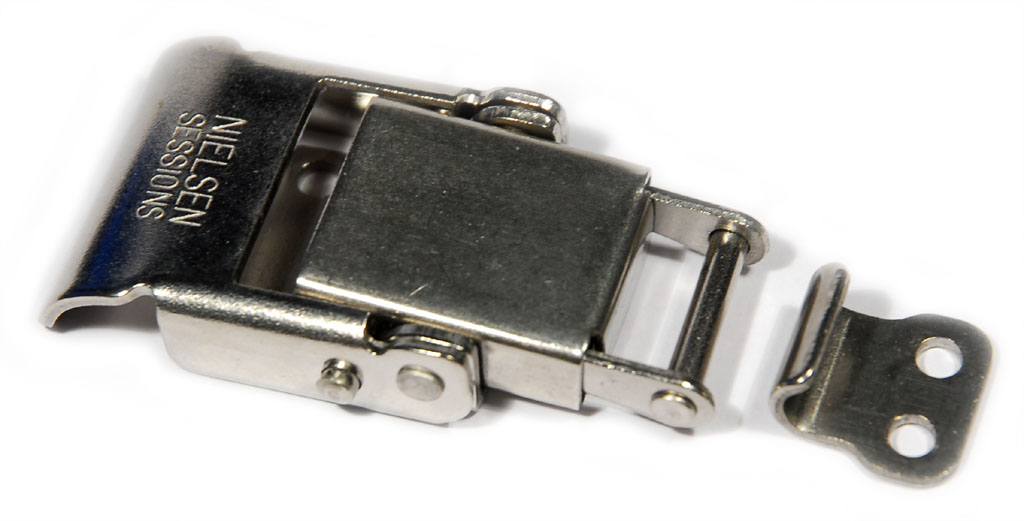

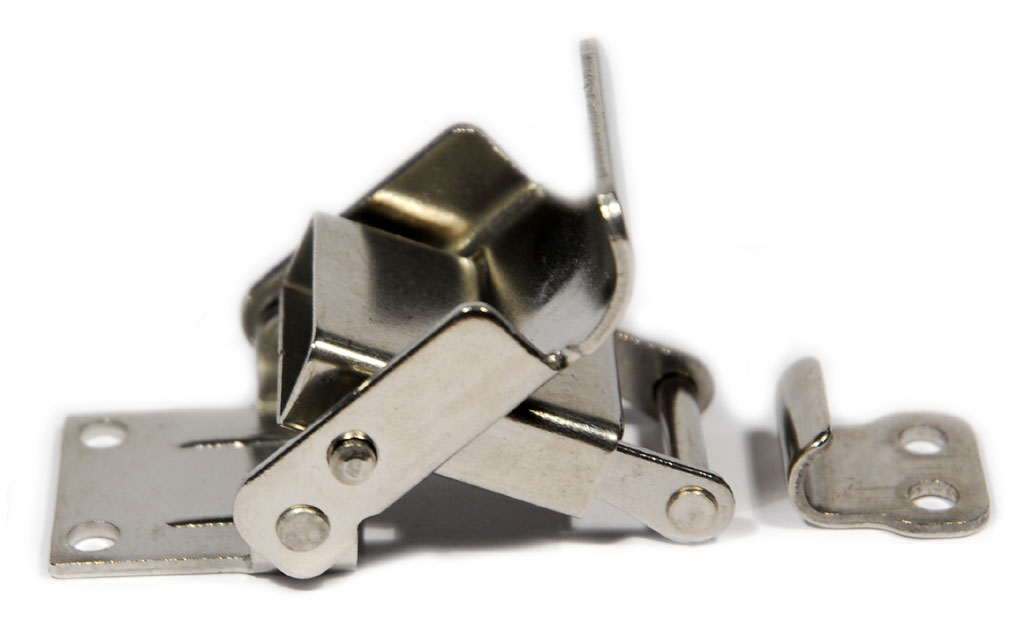

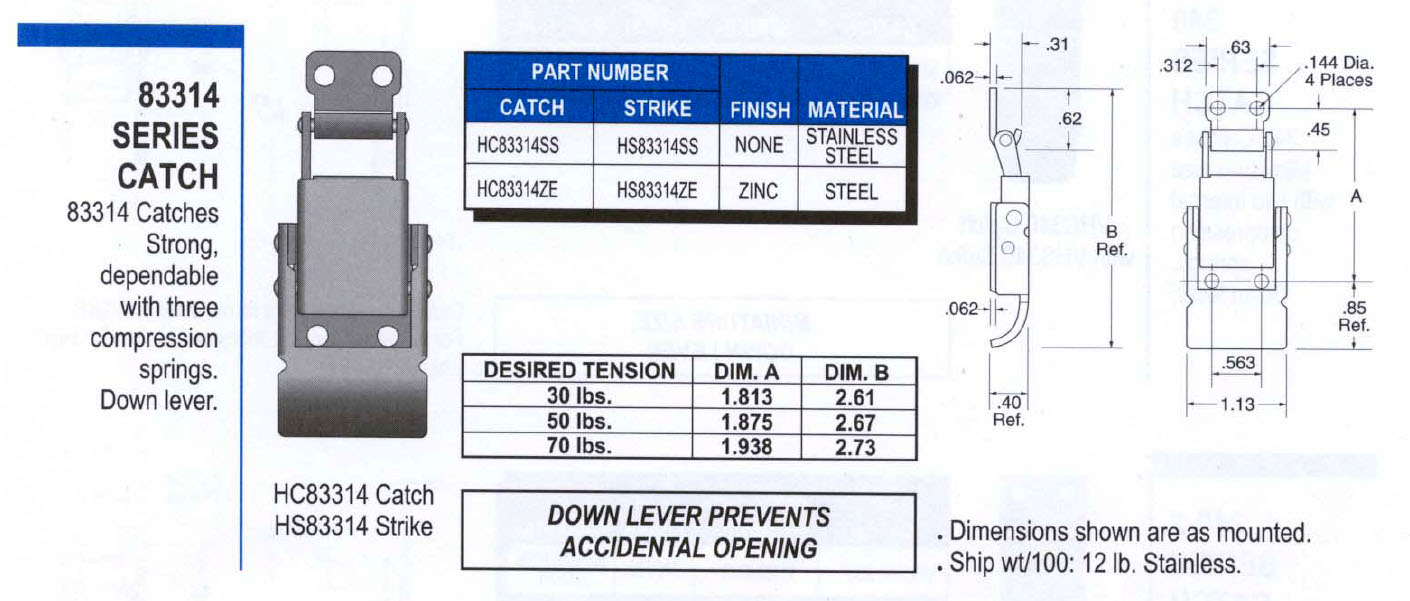

Nielsen 83314
Haspelås 80,-
Haspelås (klips) i syrefast stål, Nielsen Session 83314 series (HC83314SS med HS83314SS).
Dette er de 'vanlige' haspelåsa som står på Halcyon/Salvo lykter og Gavin/Silent/X-scootre etc.
Selger også bare 'haken' som du hekter selve låsen på (om du f.eks. skulle ha flere lokk) til 15,-

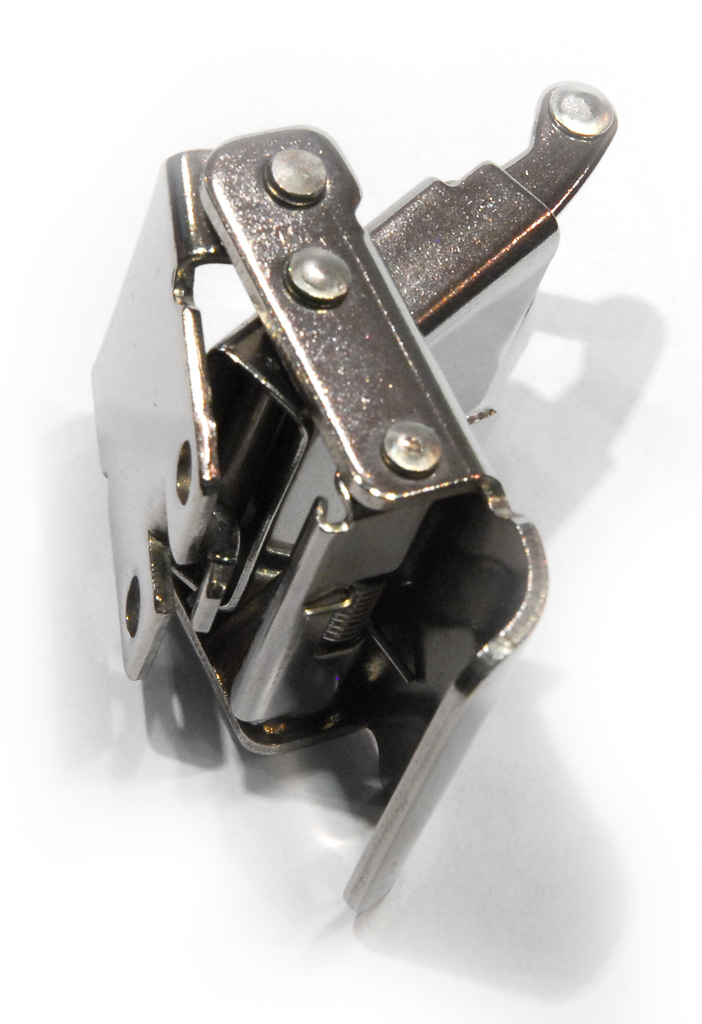

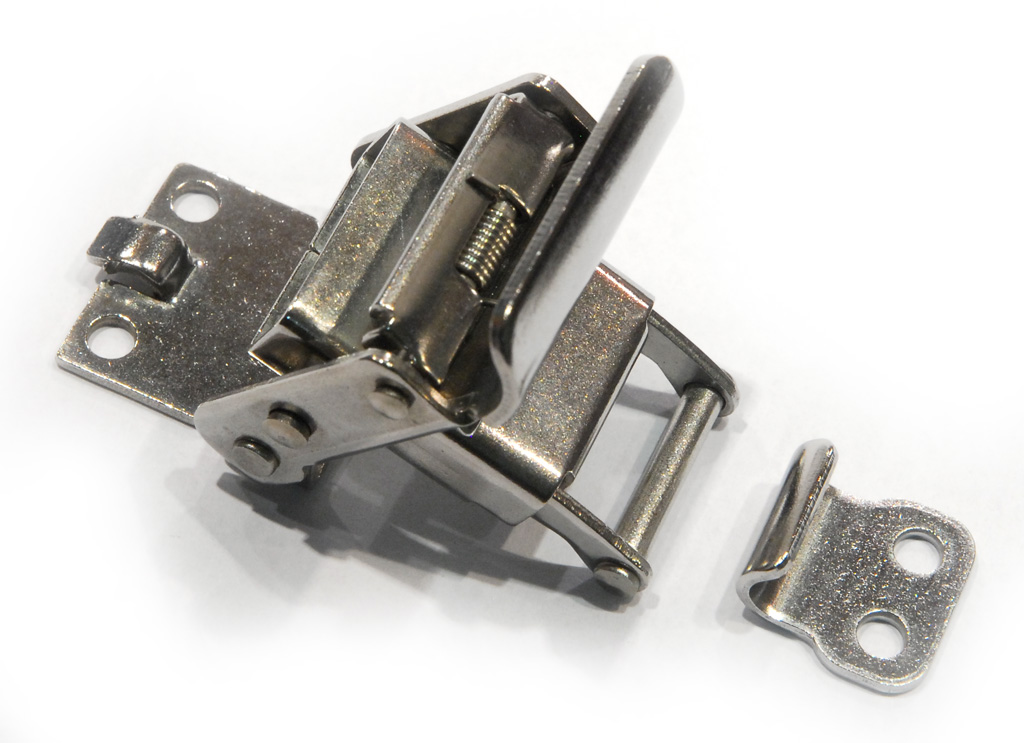

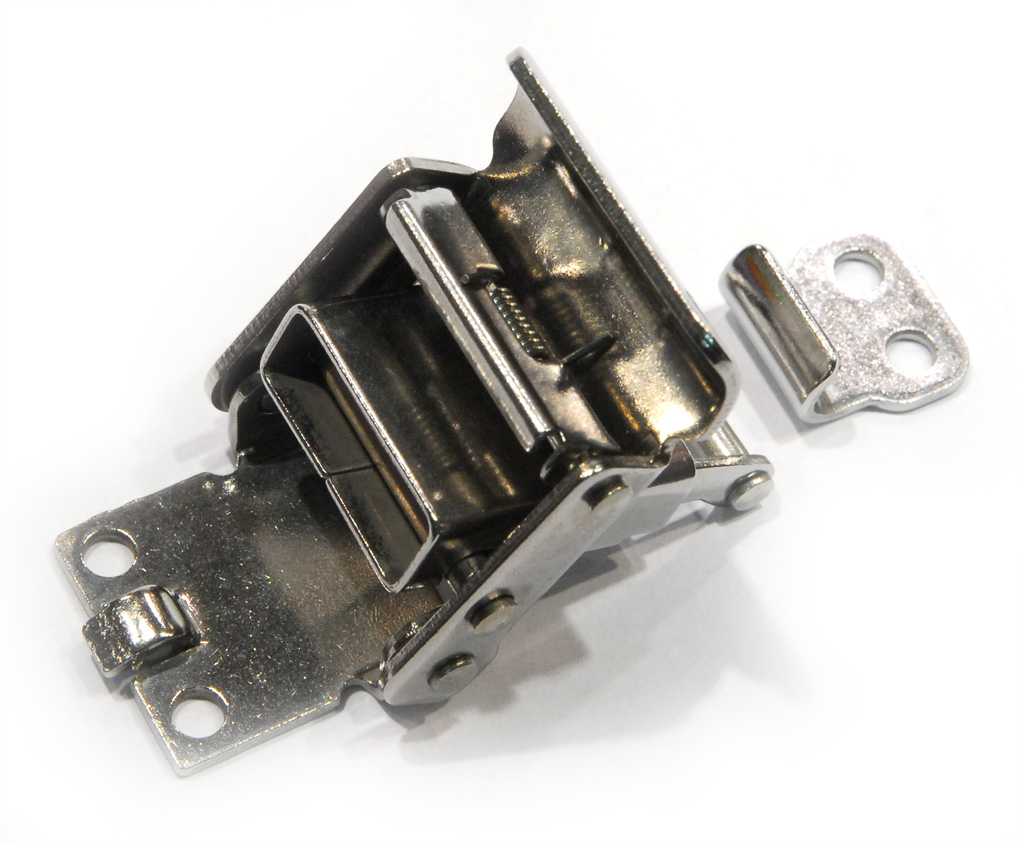

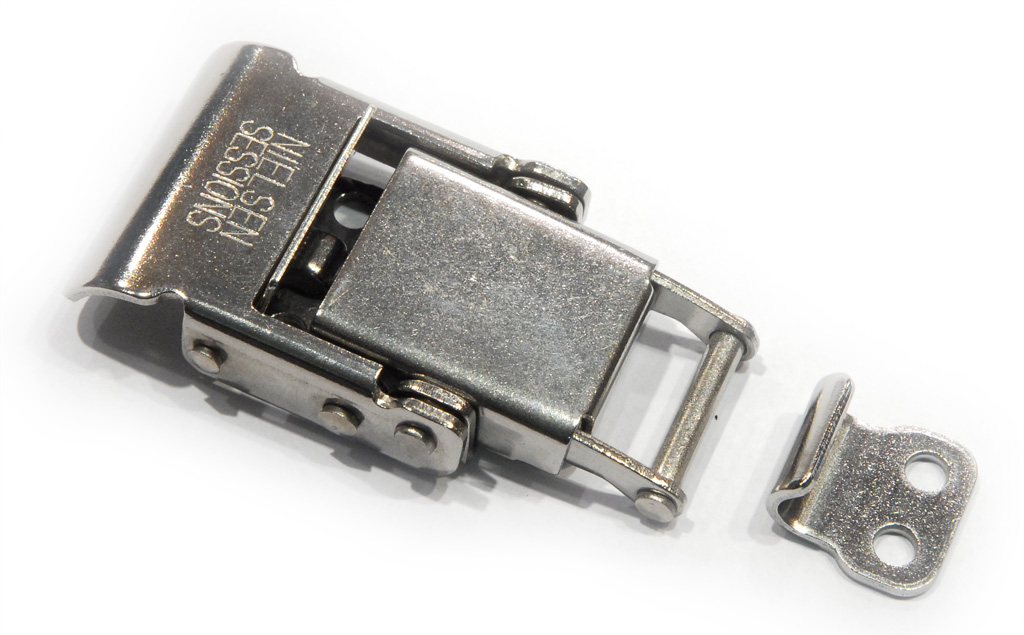

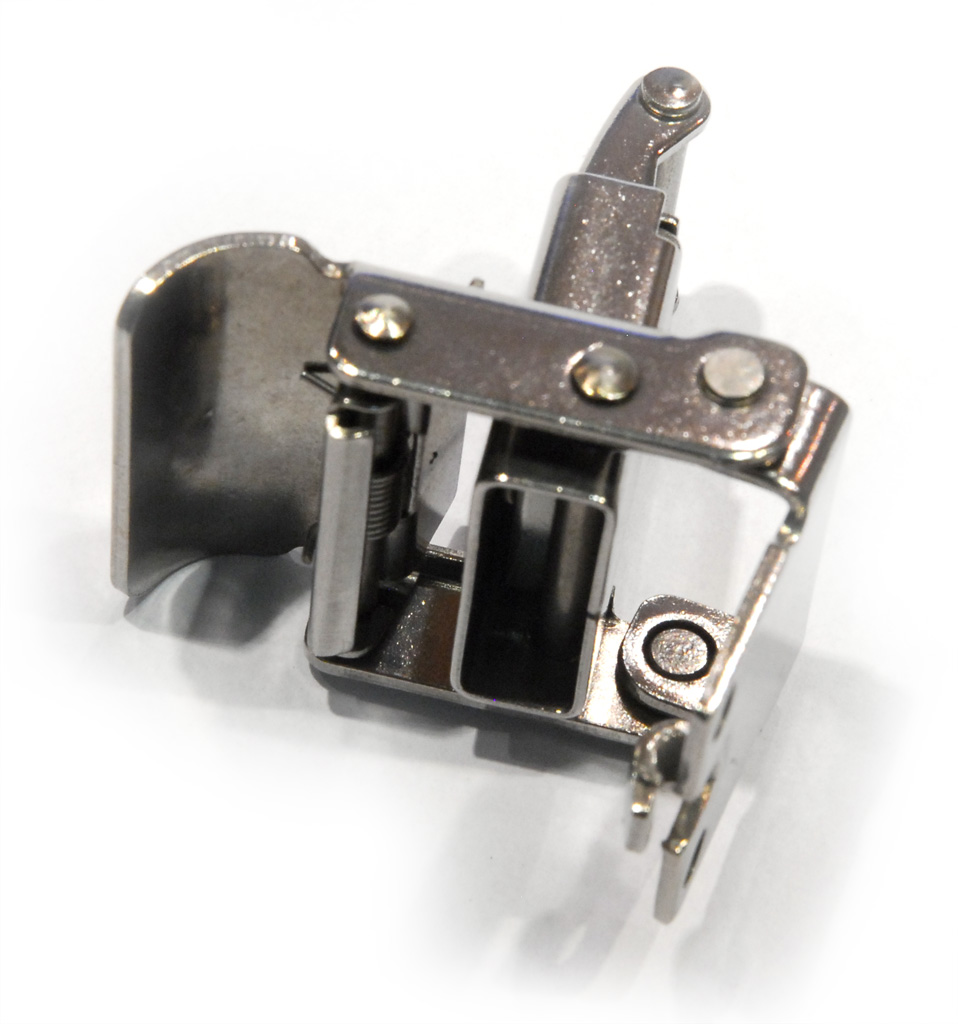

Nielsen 83314 LALB
Haspelås m/lås 90,-
Samme haspelås (klips) som over, men med låsebøyle, Nielsen Session 83314 series (HC83314LALBSS med HS83314SS).
Dette er de 'vanlige' haspelåsa med låsebøyle som står på Halcyon/Salvo lykter og Gavin/Silent/X-scootre etc.

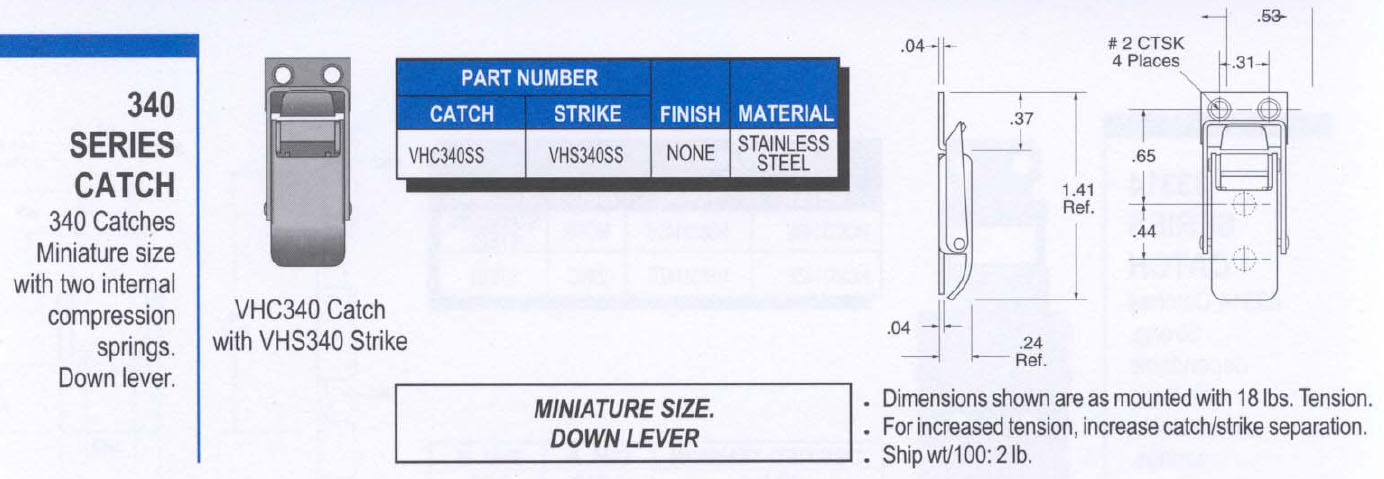

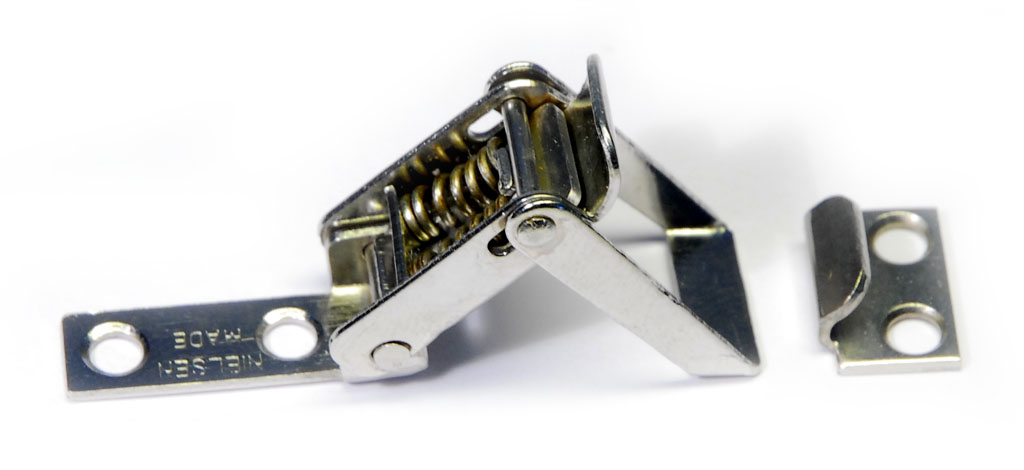

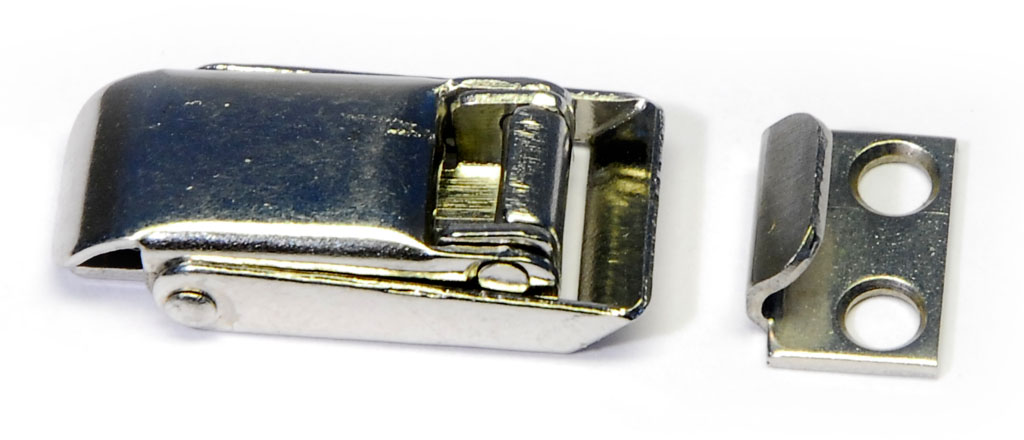

Nielsen 340
Haspelås små 50,-
Haspelås (klips) i syrefast stål, Nielsen Session 340 series (VHC340SS med VHS340SS).
Vesentlig mindre haspelås enn de 'vanlige' (over). Fine om det ikke er plass til store, men
anbefaler å bruke 4 stk på feks lokk til cannister. Brukt på en del kompaktkamera UVhus.

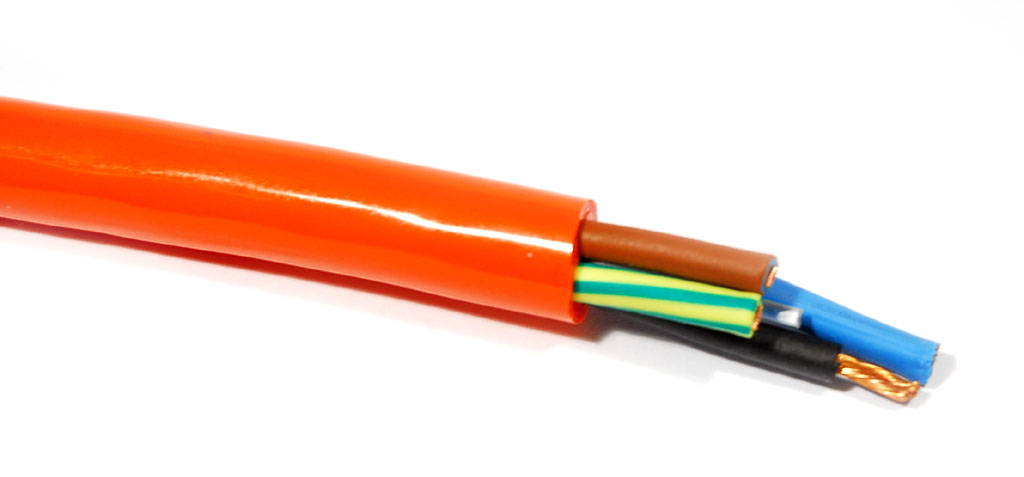

Roflex 4x1,5
Kabel Roflex 4x1,5 90,- / meter
Kabel type Roflex 4x1,5mm^2. Kappe i PUR.
Solid myk kabel som tåler kulde
Diameter ca. 8,9mm, passer i 'Kabelgjennomføring AGRO Pg9/11'.
NB Ny pris!
CAD

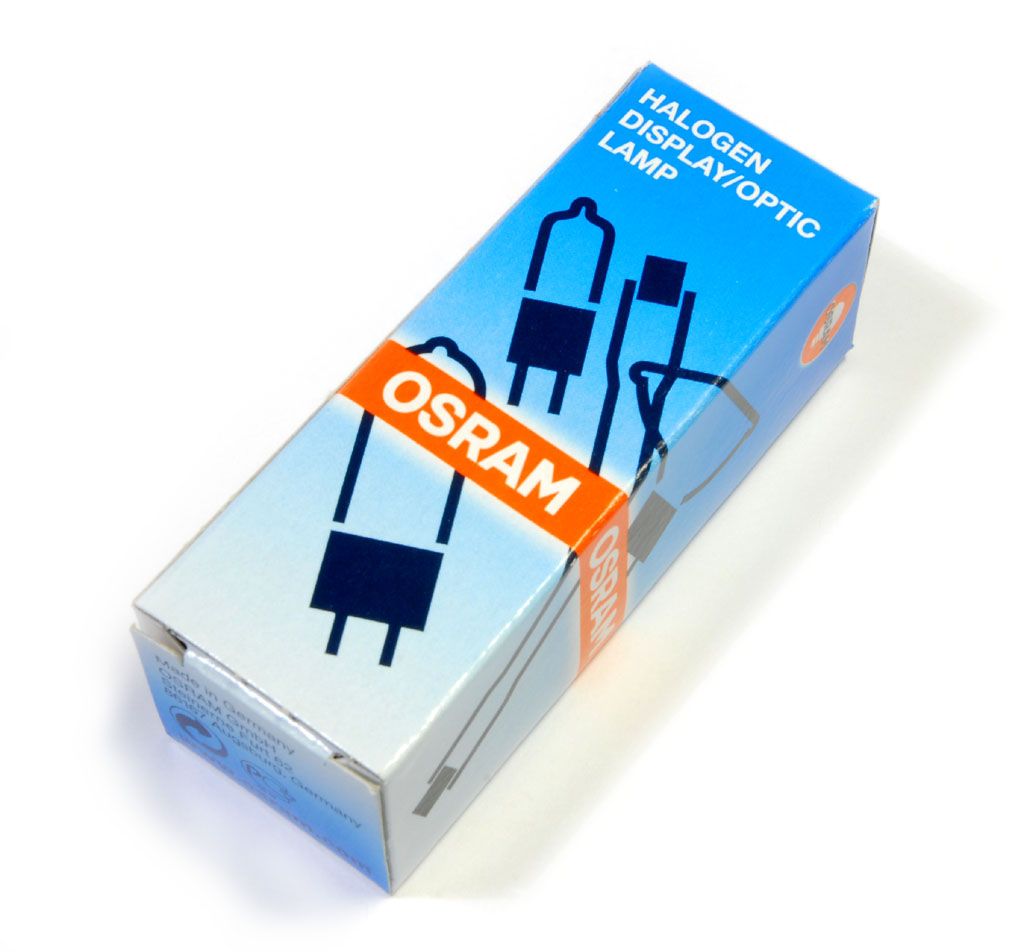

Halogen pære

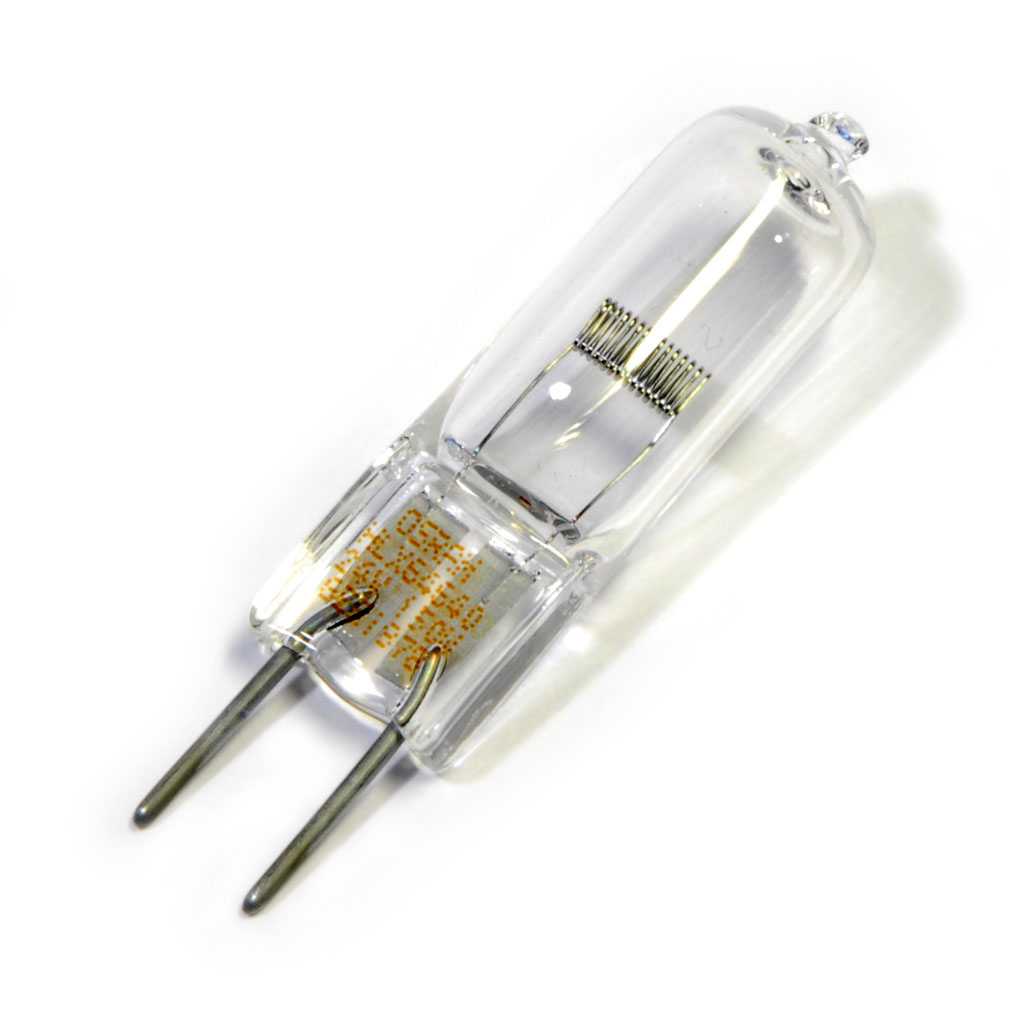

Halogen pære HLX 24V 150W 50,-
Halogenpære HLX 24V 150W i G6,35 sokkel. Type Osram Xenophot HLX 64640.
HLX pærer er allerede overspente pærer, de gir hvitere og sterkere lys, men levetiden går ned til 50 timer.

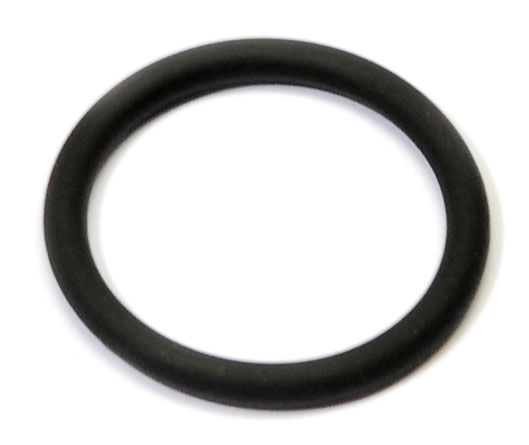

O-ring
O-ringer
O-ring NBR 85x3,53mm (Cannister lokk)
O-ring NBR 16x3mm (Halogenslug/glasstube)
O-ring NBR 20x2mm (Halogenslug/glasstube)
O-ring Viton 14x1,7mm (Halogenslug/sokkel)
25,-
10,-
10,-
20,-
